Zuhause > Kataloge > Hochdruckpumpe > WHY7500 Hochdruck-Wasserstrahlpumpe
Die Hochdruckpumpen WHY7500 sind für den kontinuierlichen Betrieb bei maximaler Leistung ausgelegt, die in den Leistungsparametern angegeben ist. Vergleichen Sie einfach die Kurbelwellendrehzahl,
durchschnittliche Kolbengeschwindigkeit, Kolbendurchmesser und Nennleistung.
Hochdruckpumpe
Gewicht: ca. 320 kg

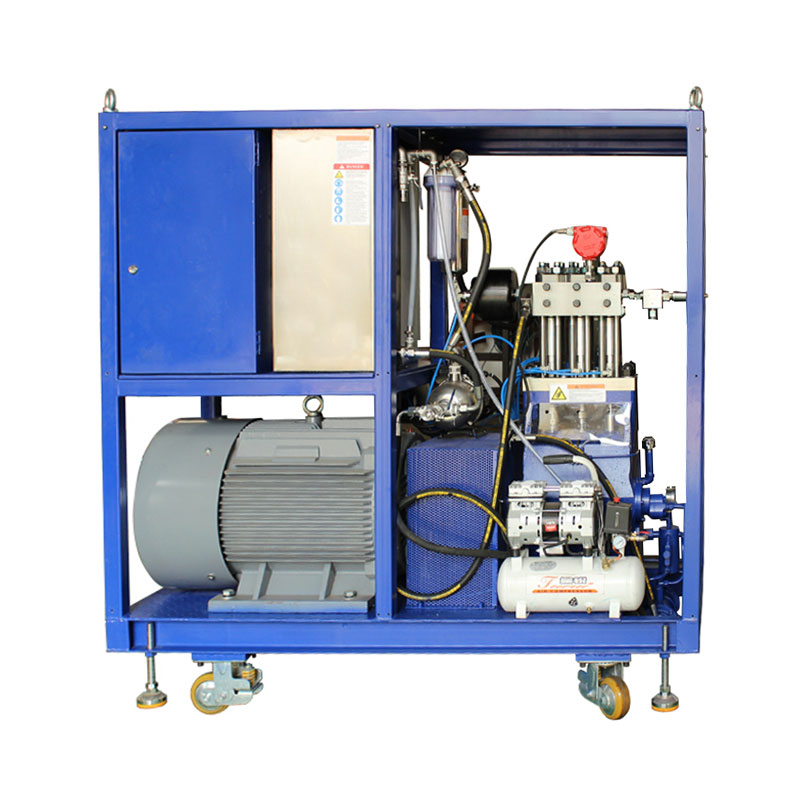

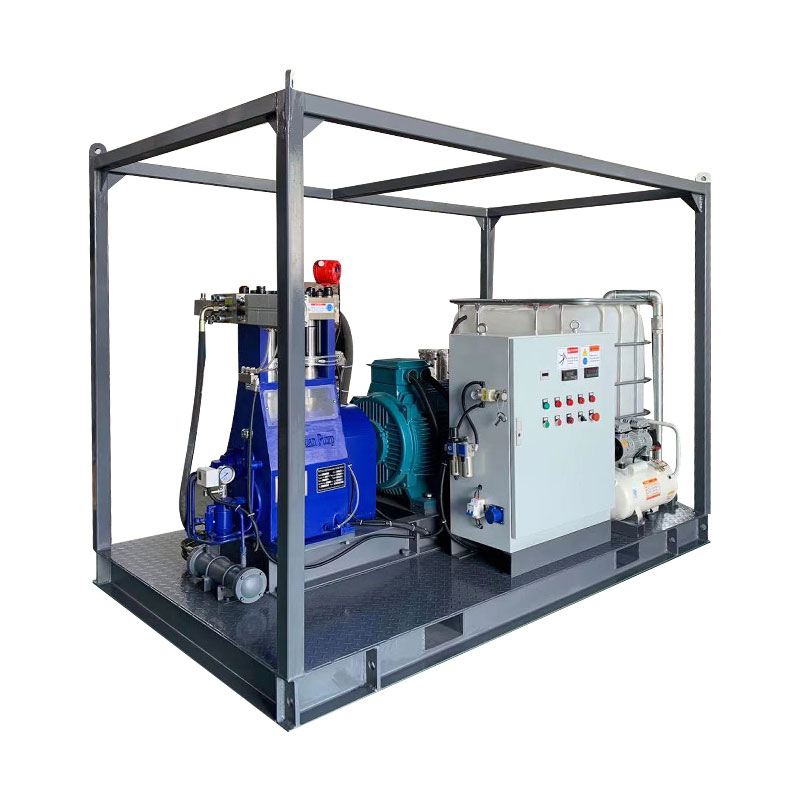

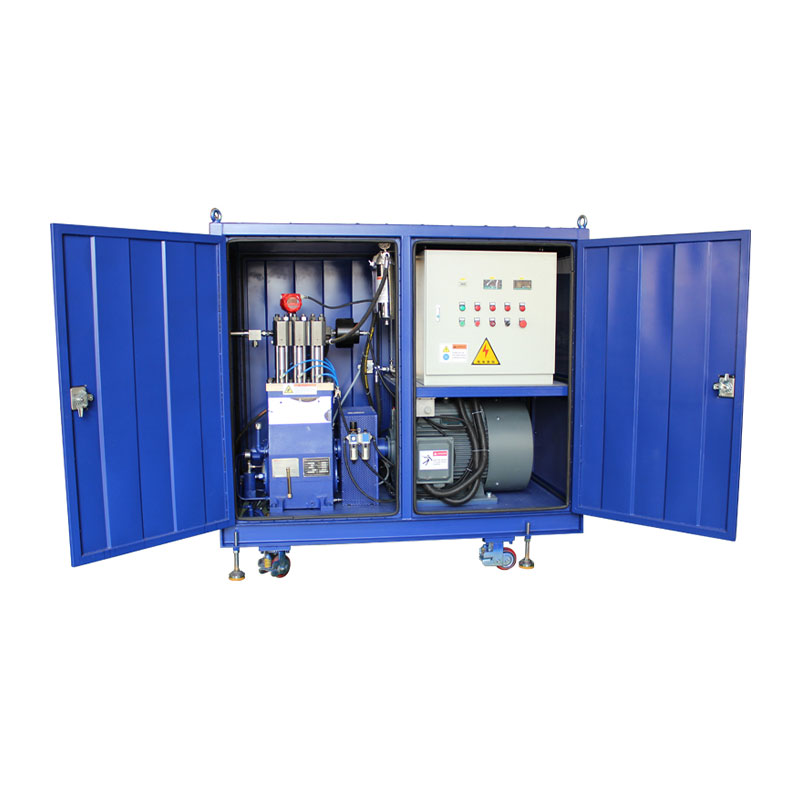

Stationäres Gerät mit Elektromotor
Länge: 1750 mm
Breite: 700 mm
Höhe: 1800 mm

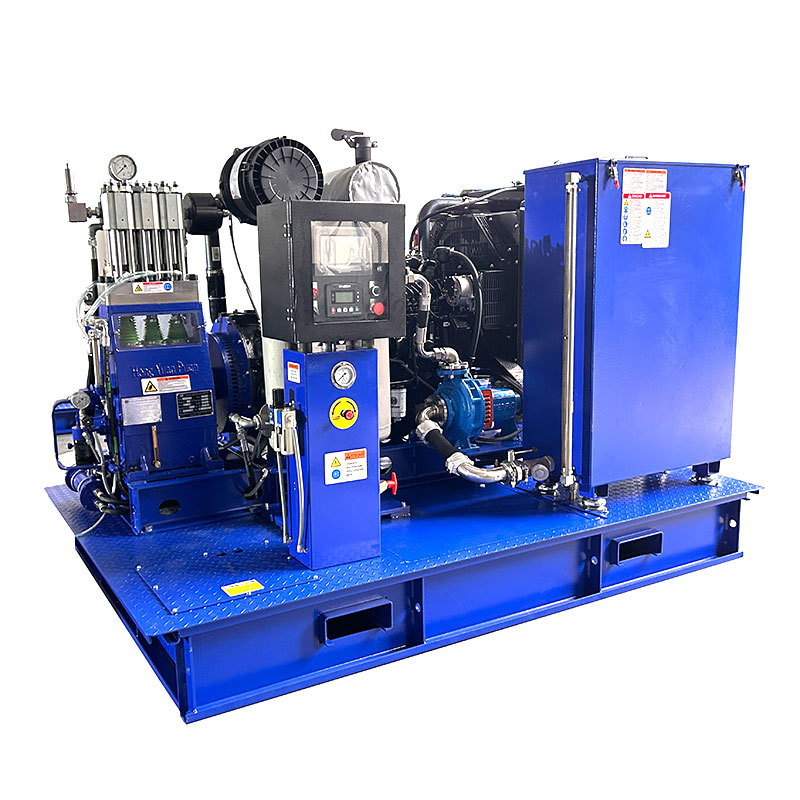

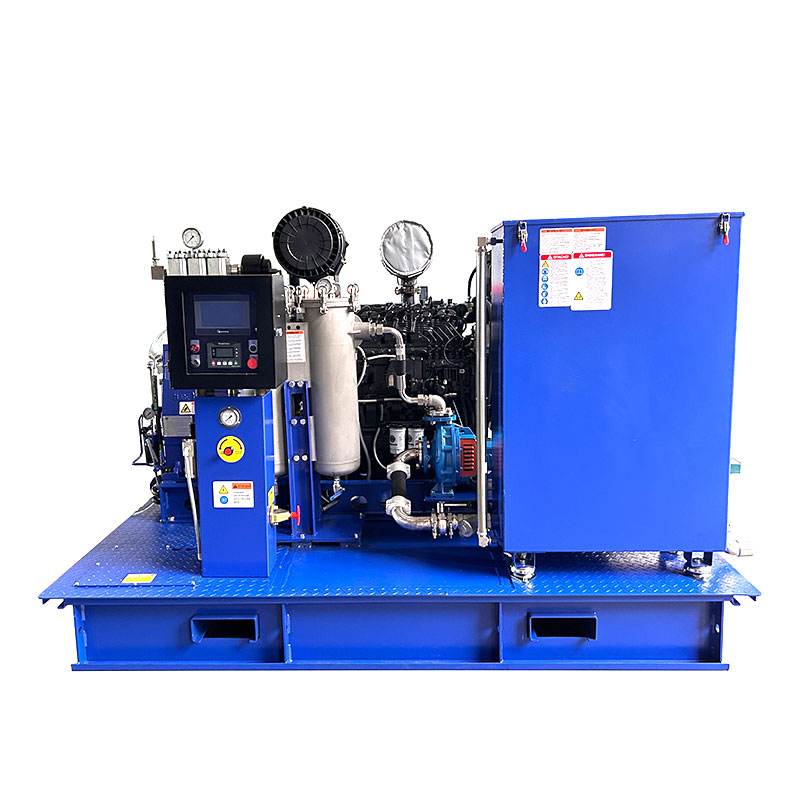

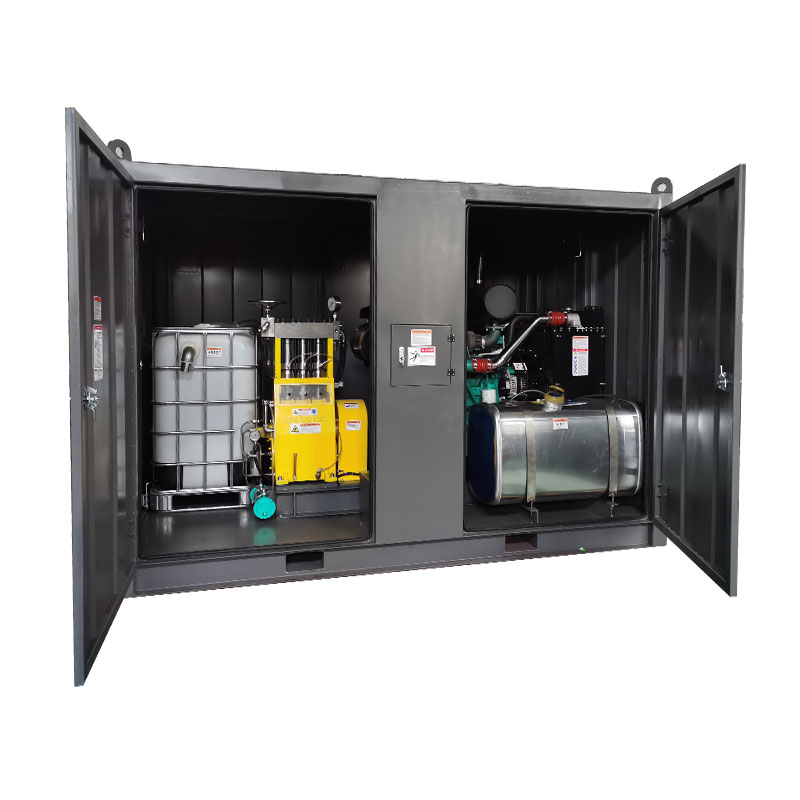

Stationäre Einheit mit Dieselmotor
Länge: 2600 mm
Breite: 1500 mm
Höhe: 1800 mm
Funktionen
Leistungen bis 75 kW
Vertikales 3-Zylinder-Design
Der Pumpenkopf aus Edelstahl ist wechselspannungsfrei
Die Hochdruckdichtung mit Federvorspannung sorgt für eine längere Lebensdauer
Massiver Keramikkolben für hohe Festigkeit und stabilen Betrieb
Um die Lebensdauer der Dichtung zu verlängern, kann ein optionales Kolbenkühlsystem verwendet werden
Das integrierte Untersetzungsgetriebe trägt zur Verbesserung der Übertragungseffizienz bei.
Spezielles Design des Kurbelgehäuse-Magnetfilters
Spritzschmierung des Kurbelgehäuses
Ein integriertes Kugel-Flüssigkeitseinlassventildesign verbessert die Effizienz der Strömungsmechanik erheblich.
Computergestütztes Strömungsmechanik-Design für dynamische Belastung, um höchste Zuverlässigkeit unter maximalen Arbeitsbedingungen zu gewährleisten.
Die Kurbelwelle besteht aus einem hochfesten Schmiedeverfahren und ist speziell behandelt.
Hauptabmessungen ohne Zubehör wie Saugleitung, Druckregler etc.
Detaillierte Maßzeichnungen und Gewichte auf Anfrage erhältlich.
| WHY7500-Serie | |||||||||
| Modell | Kolbendurchmesser | Fließen | Erforderliche Leistung (kW) | Straßenkraft | 45KN | ||||
| 35 kW | 45 kW | 55 kW | 75 kW | 90 kW | n1 | n2 | |||
| (mm) | (l/min) | Betriebsdruck (bar) | U/min | U/min | |||||
| WARUM7512 | 12 | 10 | 1980 | 2400 | 2940 | - | - | 1500 | 507 |
| WARUM7514 | 14 | 14 | 1450 | 1760 | 2160 | 2940 | - | 1500 | 507 |
| WARUM7515 | 15 | 16 | 1265 | 1550 | 1880 | 2560 | 3070 | 1500 | 507 |
| WARUM7516 | 16 | 18 | 1110 | 1350 | 1650 | 2250 | 2700 | 1500 | 507 |
| WARUM7517 | 17 | 21 | 985 | 1200 | 1450 | 2000 | 2400 | 1500 | 507 |
| WARUM7518 | 18 | 23 | 875 | 1100 | 1300 | 1750 | 2150 | 1500 | 507 |
| WARUM7520 | 20 | 29 | 710 | 860 | 1050 | 1450 | 1750 | 1500 | 507 |
| WARUM7522 | 22 | 35 | 585 | 720 | 875 | 1200 | 1450 | 1500 | 507 |
| WARUM7524 | 24 | 42 | 495 | 600 | 735 | 1000 | 1200 | 1500 | 507 |
| WARUM7526 | 26 | 48 | 420 | 500 | 625 | 850 | 1020 | 1500 | 507 |
| WARUM7528 | 28 | 56 | 365 | 450 | 540 | 735 | 880 | 1500 | 507 |
| WARUM7530 | 30 | 65 | 315 | 380 | 470 | 650 | 770 | 1500 | 507 |
| WARUM7532 | 32 | 74 | 280 | 340 | 420 | 560 | 680 | 1500 | 507 |
| WARUM7534 | 34 | 83 | 245 | 300 | 370 | 500 | 600 | 1500 | 507 |
| WARUM7536 | 36 | 93 | 220 | 270 | 330 | 440 | 530 | 1500 | 507 |
| WARUM7538 | 38 | 104 | 200 | 240 | 290 | 400 | 480 | 1500 | 507 |
| WARUM7540 | 40 | 115 | 180 | 215 | 265 | 360 | 430 | 1500 | 507 |
| WARUM7545 | 45 | 145 | 150 | 170 | 210 | 290 | 340 | 1500 | 507 |
| WARUM7550 | 50 | 180 | 115 | 140 | 170 | 230 | 275 | 1500 | 507 |
| WARUM7555 | 55 | 216 | 90 | 115 | 140 | 190 | 230 | 1500 | 507 |
| WARUM7560 | 60 | 258 | 80 | 90 | 120 | 160 | 190 | 1500 | 507 |
| WARUM7565 | 65 | 303 | 70 | 80 | 100 | 140 | 160 | 1500 | 507 |
| D=Kolben-/Kolben-Durchmesser. [mm] | WARUM7512~WHY7518:A type Fluid End, spring loaded dynamic seal, SS fluid end |
| n1=Motor-/Motordrehzahl | WARUM7520~WHY7528: B type Fluid End, spring loaded packing seal, SS fluid end |
| n2=Kurbelwellendrehzahl | Umrechnungstabelle: Leistung 1 kW = 1,34 PS |
| N2-Kolbengeschwindigkeit: 1,014 m/s | Betriebsdruck 1 bar = 14,5 psi = 0,1 MPa |
| Stangenkraft: 45KN | 1GPM=3,78L/M |
| Hub: 60 mm |
