Die Triplex-Kolbenpumpe verstehen: Ein industrielles Kraftpaket
In der Welt der Hochdruck-Flüssigkeitsförderung gilt die Triplex-Kolbenpumpe als Eckpfeiler der technischen Zuverlässigkeit. Im Gegensatz zu herkömmlichen Kreiselpumpen, die zur Bewegung von Flüssigkeiten auf Geschwindigkeit angewiesen sind, nutzen diese Verdrängermaschinen die mechanische Wirkung von drei hin- und hergehenden Kolben, um einen gleichmäßigen Hochdruckfluss zu erzeugen. Der Begriff „Triplex“ bezieht sich speziell auf die Dreizylinderkonfiguration, bei der es sich um eine Konstruktionsentscheidung handelt, die auf der Notwendigkeit eines mechanischen Gleichgewichts und einer Reduzierung der Druckpulsationen beruht. Diese Pumpen sind in Umgebungen unerlässlich, in denen Flüssigkeiten gegen erheblichen Widerstand bewegt werden müssen, beispielsweise bei der Tiefbrunneninjektion, der Hochdruckreinigung und der hydraulischen Frakturierung.

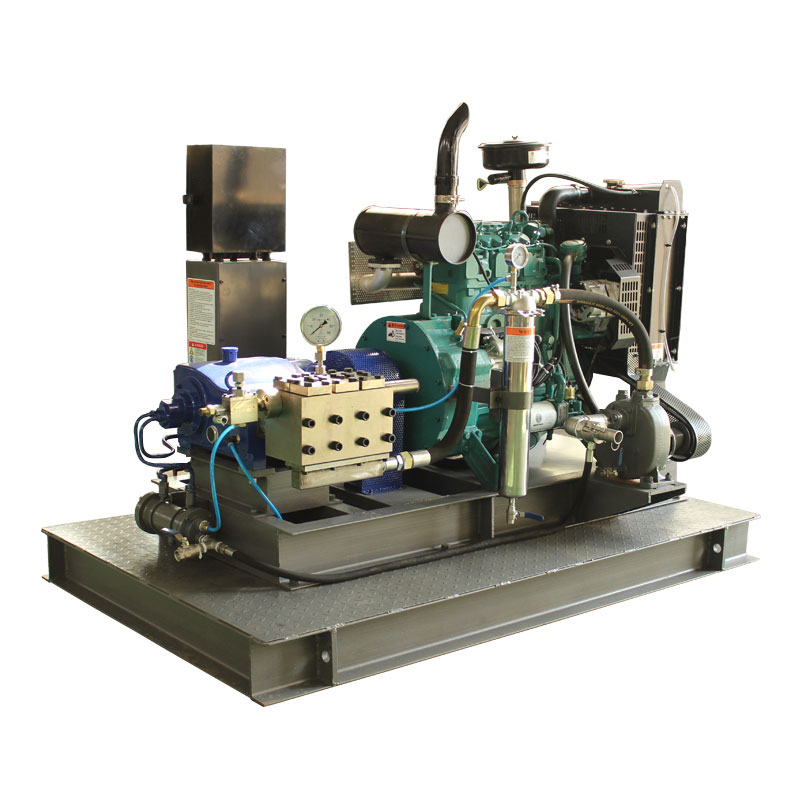

Die Nachfrage nach diesen Systemen erfordert häufig unabhängige Energiequellen, was zur Entwicklung des führte Diesel-Triplex-Kolbenpumpe . Durch die Kombination der robusten mechanischen Vorteile eines Triplex-Kopfes mit dem hohen Drehmoment und der Tragbarkeit eines Dieselmotors können Industrieunternehmen an abgelegenen Standorten arbeiten, an denen keine elektrische Infrastruktur vorhanden ist. Diese detaillierte Untersuchung deckt die Nuancen ihrer internen Mechanik, die Physik der Flüssigkeitsverdrängung und die Betriebsstandards ab, die erforderlich sind, um diese Hochleistungseinheiten über eine lange Lebensdauer aufrechtzuerhalten.
Um das Triplex-Design wirklich zu schätzen, muss man sich die Entwicklung der Pumpentechnologie ansehen. Einzel- oder Doppelpumpen leiden häufig unter erheblichen „Wasserschlageffekten“ und ungleichmäßigen Durchflussraten. Durch die Einführung eines dritten Kolbens überlappen sich die Zeitabläufe der Ausstoßhübe auf eine Art und Weise, die zu einer wesentlich gleichmäßigeren Ausgabe führt. Diese Stabilität ist entscheidend für den Schutz der nachgeschalteten Rohrleitungen und Gewährleistung der Langlebigkeit der internen Dichtungen und Ventile der Pumpe.
Kernkomponenten einer Triplex-Kolbenpumpe
Eine Triplex-Kolbenpumpe ist in zwei Hauptabschnitte unterteilt: die Antriebsseite und die Flüssigkeitsseite. Jeder Abschnitt spielt eine entscheidende Rolle bei der Umwandlung von Rotationsenergie in linearen hydraulischen Druck.
Das Machtende
Das Antriebsende ist das mechanische Herz, das die Hin- und Herbewegung antreibt. Es besteht typischerweise aus einer Kurbelwelle, Pleuelstangen und Kreuzköpfen. Die Kurbelwelle wandelt die Kreisbewegung des Motors in eine Hin- und Herbewegung um. Da die Kurbelwelle über drei um 120 Grad versetzte Hubwege verfügt, arbeiten die drei Kolben in einer versetzten Reihenfolge. Dieser Versatz ist das Geheimnis des kontinuierliches Strömungsprofil im Zusammenhang mit Triplex-Systemen.
Das flüssige Ende
Am Flüssigkeitsende findet das eigentliche Pumpen statt. Es enthält den Pumpenverteiler, die Kolben und die Ventilbaugruppen. Die Kolben, oft aus hochfester Keramik oder Edelstahl mit speziellen Beschichtungen, gleiten in die Flüssigkeitskammer hinein und aus ihr heraus. Im Gegensatz zu einer Kolbenpumpe, bei der sich eine Dichtung mit dem Kolben bewegt, verwendet eine Kolbenpumpe stationäre Hochdruckdichtungen, durch die der Kolben gleitet. Dieses Design ermöglicht deutlich höhere Betriebsdrücke , oft mehr als mehrere tausend Pfund pro Quadratzoll.
- Saugventile: Diese lassen während des Rückzugshubs Flüssigkeit in die Kammer gelangen.
- Auslassventile: Diese öffnen sich beim Vorwärtshub, um Flüssigkeit in das System zu drücken.
- Kolbenpackung: Die kritische Dichtung, die verhindert, dass Flüssigkeit zurück in den Antriebsteil gelangt.
- Verteiler: Die internen Rohrleitungen, die die Flüssigkeit an jeden der drei Zylinder verteilen.
Der mechanische Arbeitsablauf: Wie er funktioniert
Der Betrieb einer Triplex-Plungerpumpe folgt einem strengen vierstufigen Zyklus für jeden ihrer drei Zylinder. Da diese Zyklen versetzt sind, liefert die Pumpe einen nahezu konstanten Strom an Druckflüssigkeit.
- Der Saughub: Wenn sich die Kurbelwelle dreht, zieht die Pleuelstange den Kolben nach hinten. Dadurch entsteht im Zylinder ein Vakuum. Der atmosphärische Druck (oder Versorgungsdruck) drückt das Saugventil auf und füllt die Kammer mit Flüssigkeit.
- Übergang: Sobald der Kolben seine maximale hintere Position erreicht, schließt das Saugventil aufgrund der Federspannung und der anfänglichen Druckänderung.
- Der Entladungshub: Die Kurbelwelle dreht sich weiter und drückt den Kolben nach vorne in die mit Flüssigkeit gefüllte Kammer. Da die Flüssigkeit nahezu inkompressibel ist, steigt der Druck schnell an.
- Auswurf: Wenn der Innendruck den Druck in der Auslassleitung übersteigt, wird das Auslassventil zwangsweise geöffnet. Der Kolben drückt die Flüssigkeit aus dem Verteiler in die Anwendungsleitung.
Bei einer Diesel-Triplex-Kolbenpumpe kann dieser Zyklus hunderte Male pro Minute auftreten. Die Drehzahl des Dieselmotors wird häufig über ein Getriebe oder einen Riemenantrieb gesteuert, um den spezifischen Durchflussanforderungen der Aufgabe gerecht zu werden. Die volumetrischer Wirkungsgrad dieser Pumpen ist bemerkenswert hoch, oft über 90 Prozent, was bedeutet, dass fast die gesamte Flüssigkeit, die in die Kammer gelangt, erfolgreich unter Druck abgelassen wird.
Technische Spezifikationen und Leistungskennzahlen
Die Auswahl der richtigen Pumpe erfordert ein Verständnis dafür, wie sich mechanischer Input in hydraulischen Output umsetzt. Die folgende Tabelle veranschaulicht das typische Leistungsverhältnis in Triplex-Systemen in Industriequalität.
| Parameter | Metrische Einheiten | Operative Auswirkungen |
| Durchflussrate | Liter pro Minute (LPM) | Bestimmt die Geschwindigkeit des Vorgangs. |
| Maximaler Druck | Bar / PSI | Bestimmt die für die Aufgabe verfügbare Kraft. |
| Eingabegeschwindigkeit | U/min | Beeinflusst die Verschleißrate von Dichtungen und Ventilen. |
| Kolbendurchmesser | Millimeter (mm) | Ein größerer Durchmesser erhöht den Durchfluss, erfordert jedoch mehr Drehmoment. |
Ingenieure müssen diese Faktoren ausgleichen. Beispielsweise führt eine Vergrößerung des Kolbendurchmessers zu mehr Volumen, aber der Dieselmotor muss dazu in der Lage sein erforderliches Drehmoment um den Widerstand an dieser größeren Oberfläche zu überwinden. Aus diesem Grund werden Dieselmotoren bevorzugt; Ihre Drehmomentkurven sind ideal für die schweren, pulsierenden Lasten einer Triplex-Pumpe geeignet.
Der Vorteil des Dieselantriebs in Triplex-Systemen
Während in stationären Fabrikumgebungen Elektromotoren üblich sind, ist die dieselbetriebene Triplex-Pumpe der Standard für mobile und robuste Anwendungen. Für diese Präferenz gibt es mehrere technische Gründe.
Portabilität und Autonomie
Bei Ölfeldern, Bergbaustandorten oder großen Bauprojekten ist der Zugang zu einem Hochspannungsnetz oft eingeschränkt. Ein Dieselmotor stellt eine eigenständige Energiequelle dar, die mit einer einzigen Tankfüllung stundenlang betrieben werden kann. Diese Autonomie ist für Notfalleinsätze wie Hochdruck-Brandbekämpfungssysteme oder mobile Wasserabbruchanlagen von entscheidender Bedeutung.
Variable Geschwindigkeitsregelung
Dieselmotoren bieten eine hervorragende variable Geschwindigkeitssteuerung über den Gashebel. Da die Durchflussrate einer Verdrängerpumpe direkt proportional zu ihrer Drehzahl ist, kann der Bediener dies tun Feinabstimmung der Pumpenleistung durch einfaches Anpassen der Motordrehzahl. Dadurch entfällt der Bedarf an teuren Frequenzumrichtern (VFDs), die für Elektromotoren im Feld erforderlich sind.
Haltbarkeit in rauen Umgebungen
Industriedieselmotoren sind so konstruiert, dass sie Staub, Feuchtigkeit und extremen Temperaturschwankungen standhalten. In Kombination mit einer Triplex-Pumpe mit robustem Kurbelgehäuse aus Gusseisen und Flüssigkeitsende aus Edelstahl ist die resultierende Maschine in der Lage, auch in den härtesten Klimazonen der Erde rund um die Uhr zu arbeiten.
Wartungsprotokolle für Langlebigkeit
Die Langlebigkeit eines Hochdrucksystems hängt vollständig von der Genauigkeit seines Wartungsplans ab. Da die Kolben und Dichtungen ständiger Reibung und hohen Druckzyklen ausgesetzt sind, gelten sie als „Verschleißteile“.
- Schmierung: Die Antriebsseite benötigt hochwertiges Getriebeöl. Die Überwachung auf Metallspäne im Öl kann eine frühzeitige Warnung vor Lagerschäden sein.
- Dichtungsinspektion: Kolbenpackungen sollten auf Undichtigkeiten überprüft werden. Ein kleiner Tropfen ist oft zur Kühlung vorgesehen, aber eine übermäßige Leckage deutet darauf hin, dass ein Austausch erforderlich ist.
- Ventilsitz: Im Laufe der Zeit können die Ventile und Sitze Lochfraß oder „Auswaschung“ aufweisen. Regelmäßige Inspektionen stellen sicher, dass die Pumpe ihren volumetrischen Wirkungsgrad beibehält.
- Filtration: Die in die Pumpe eintretende Flüssigkeit muss frei von großen Partikeln sein. Abrasive Feststoffe können die Kolben beschädigen und die Hochdruckdichtungen innerhalb weniger Stunden zerstören.
Durch die Implementierung einer proaktiven Wartungsstrategie können Betreiber dies erreichen Tausende Dienststunden bevor eine Generalüberholung erforderlich ist. Dies ist besonders wichtig für dieselbetriebene Einheiten, bei denen Ausfallzeiten zu erheblichen finanziellen Verlusten im Feldeinsatz führen können.
Gängige industrielle Anwendungen
Die Vielseitigkeit des Triplex-Designs ermöglicht den Einsatz in einer Vielzahl von Branchen. Seine Fähigkeit, mit unterschiedlichen Flüssigkeiten umzugehen – von Wasser und Öl bis hin zu Chemikalien und Schlämmen – macht ihn zu einem unverzichtbaren Werkzeug.
Öl- und Gasindustrie
Im Upstream-Bereich werden Triplex-Pumpen zur Bohrlochstimulation, Zementinjektion und zur Entsorgung von produziertem Wasser eingesetzt. Die Hochdruckfähigkeiten ermöglichen es den Betreibern, den natürlichen Druck tiefer unterirdischer Reservoirs zu überwinden.

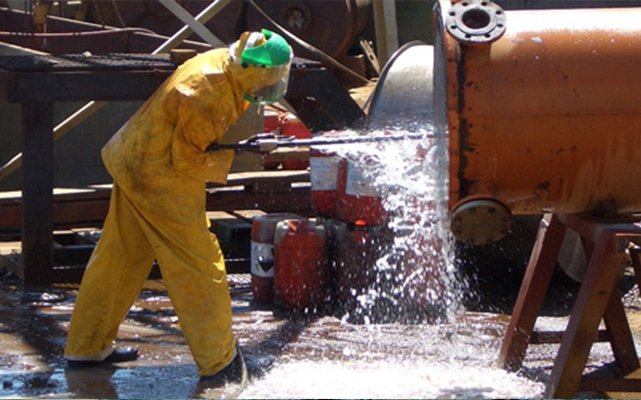

Industrielle Reinigung und Wasserabbruch

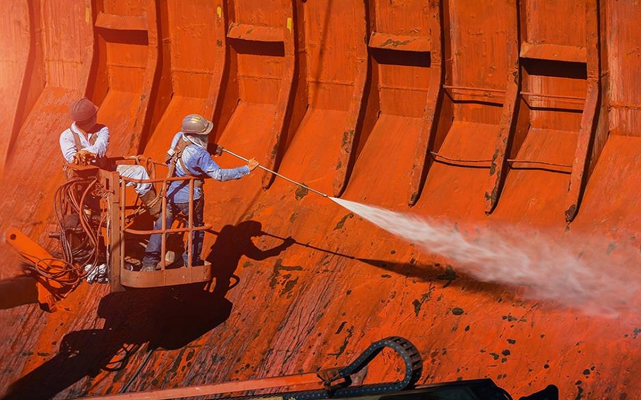

Wasserstrahlen mit einem Druck von mehr als 1.000 bar können Beton durchschneiden oder Farbe von Schiffsrümpfen entfernen. Der gleichmäßige Fluss einer Triplex-Pumpe stellt sicher, dass das Schneidwerkzeug effektiv bleibt, ohne dass es zu Druckstößen kommt, die bei einer kleineren Pumpenkonstruktion auftreten würden.
Landwirtschaftliche Bewässerung und chemische Injektion
In der Landwirtschaft im großen Maßstab können diese Pumpen Wasser über große Entfernungen transportieren oder Düngemittel mit äußerster Präzision in Bewässerungsleitungen einspritzen. Die Langlebigkeit der dieselbetriebenen Variante macht sie ideal für den Einsatz auf abgelegenen Feldern.
Technische Herausforderungen und Lösungen
Kein mechanisches System ist ohne Herausforderungen. Bei Triplex-Pumpen geht es vor allem um die Kavitations- und Pulsationskontrolle.
Kavitation tritt auf, wenn der Ansaugdruck zu niedrig ist, wodurch sich Dampfblasen bilden und dann heftig gegen die Pumpenkomponenten kollabieren. Dies kann verhindert werden, indem eine ordnungsgemäße Netto-Positiv-Saughöhe (NPSH) sichergestellt und Druckerhöhungspumpen verwendet werden, wenn der Versorgungstank weit von der Haupteinheit entfernt ist.
Pulsation ist eine inhärente Eigenschaft von Kolbenpumpen. Während drei Zylinder diese im Vergleich zu einem oder zwei erheblich reduzieren, bleiben einige Vibrationen bestehen. Um dieses Problem zu lösen, installieren Ingenieure Pulsationsdämpfer – gasgefüllte Behälter, die Druckspitzen absorbieren und für einen noch gleichmäßigeren Fluss zu den nachgeschalteten Geräten sorgen.
Häufig gestellte Fragen (FAQ)
F1: Warum werden drei statt zwei oder vier Kolben verwendet?
A1: Drei Kolben bieten die beste Balance zwischen mechanischer Einfachheit und gleichmäßigem Durchfluss. Der 120-Grad-Versatz stellt sicher, dass sich immer mindestens ein Kolben in einer Förderphase befindet, wodurch die „Totpunkte“ im Druck, die bei Duplexpumpen auftreten, minimiert werden.
F2: Was ist der Unterschied zwischen einer Kolbenpumpe und einer Kolbenpumpe?
A2: Bei einer Kolbenpumpe ist die Dichtung am beweglichen Kolben befestigt und reibt an der Zylinderwand. Bei einer Kolbenpumpe befindet sich die Dichtung (Packung) stationär im Pumpenkopf und der glatte Kolben gleitet hindurch. Für höhere Drücke werden im Allgemeinen Plungerpumpen bevorzugt.
F3: Woher weiß ich, wann die Verpackung ausgetauscht werden muss?
A3: Eine Zunahme des Wasseraustritts aus den Sickerlöchern oder ein merklicher Abfall des Förderdrucks weisen normalerweise darauf hin, dass die Packung verschlissen ist. Die regelmäßige Überwachung der „Wein“-Rate ist das beste Diagnoseinstrument.
F4: Kann eine Triplex-Pumpe trocken laufen?
A4: Nein. Der Betrieb einer Kolbenpumpe ohne Flüssigkeit führt zu einer Überhitzung der Dichtungen und einem fast augenblicklichen Ausfall, da das gepumpte Medium keine Schmierung und Kühlung bietet.
F5: Welche Vorteile bietet ein Dieselmotor gegenüber einem Elektromotor für diese Pumpen?
A5: Dieselmotoren bieten absolute Mobilität, hohes Drehmoment bei niedrigen Drehzahlen und die Möglichkeit, die Fördermenge der Pumpe einfach über Motordrehzahlanpassungen zu variieren, ohne dass komplexe elektrische Steuerungen erforderlich sind.
