Zuhause > Kataloge > Hochdruckpumpe > WHY13200 Diesel-Hochdruckwasserpumpe
Die Hochdruckpumpen WHY13200 sind für den kontinuierlichen Betrieb bei maximaler Leistung ausgelegt, die in den Leistungsparametern angegeben ist. Vergleichen Sie einfach die Kurbelwellendrehzahl, die durchschnittliche Kolbengeschwindigkeit, den Kolbendurchmesser und die Nennleistung.
Hochdruckpumpe
Gewicht: ca. 550 kg

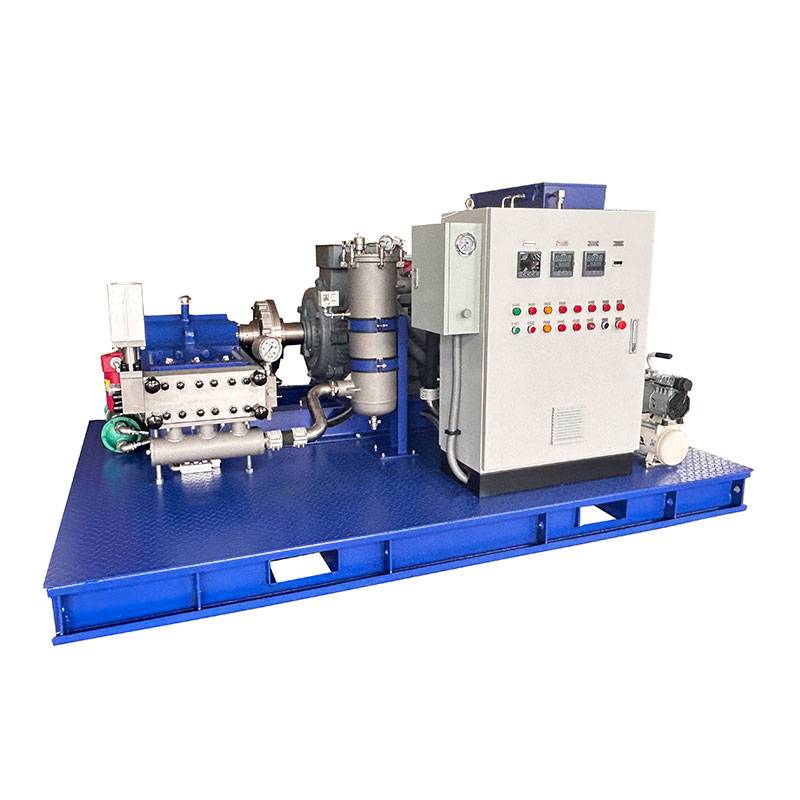

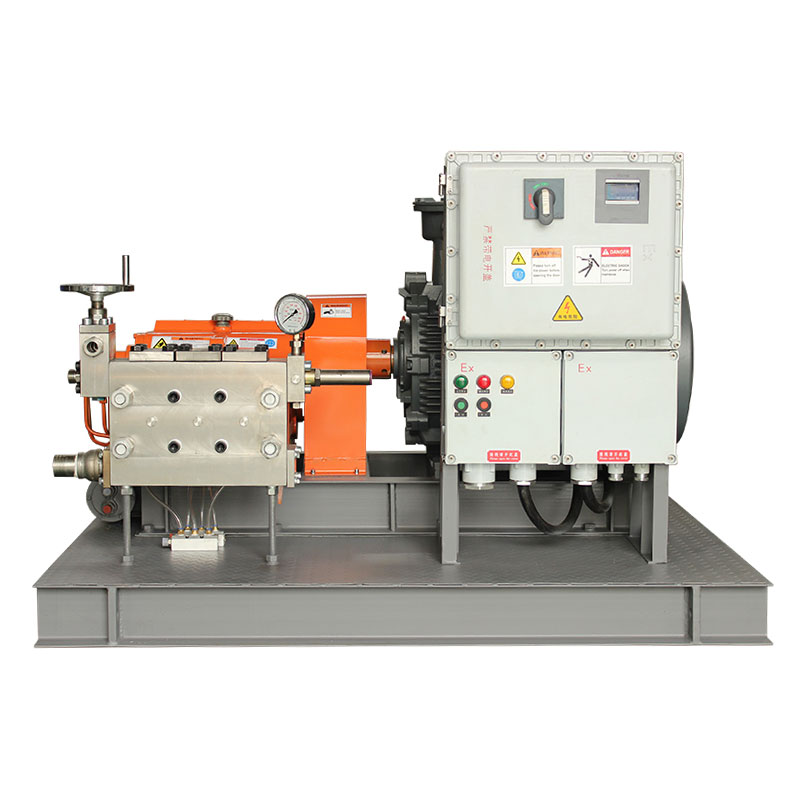

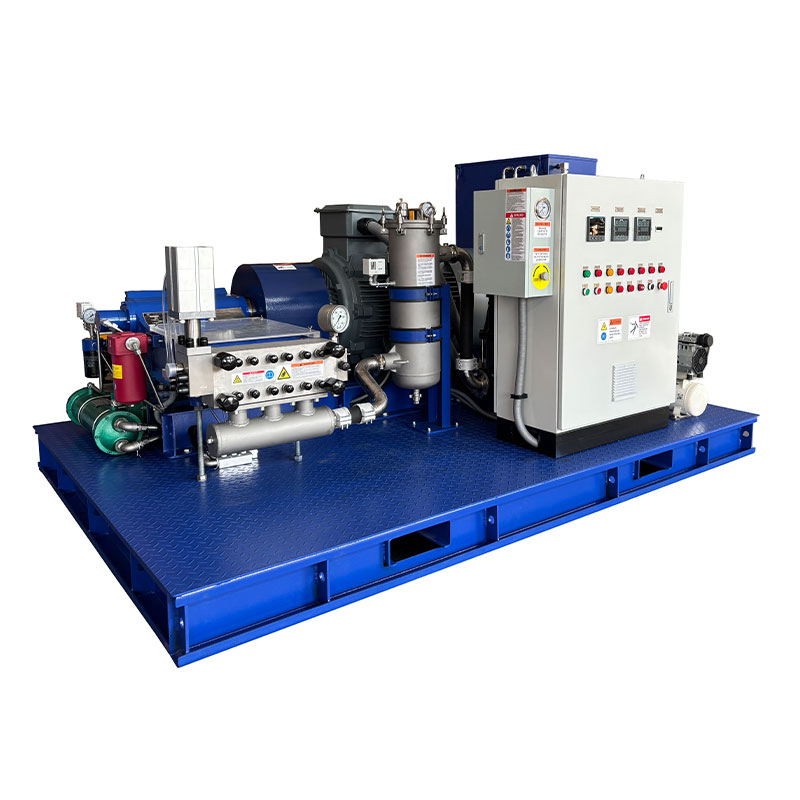

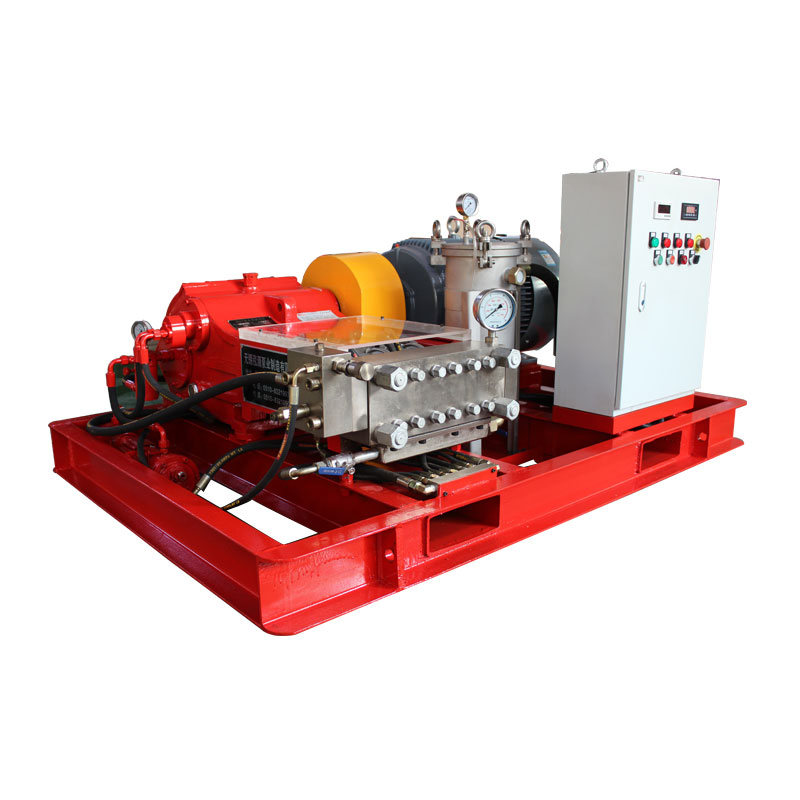

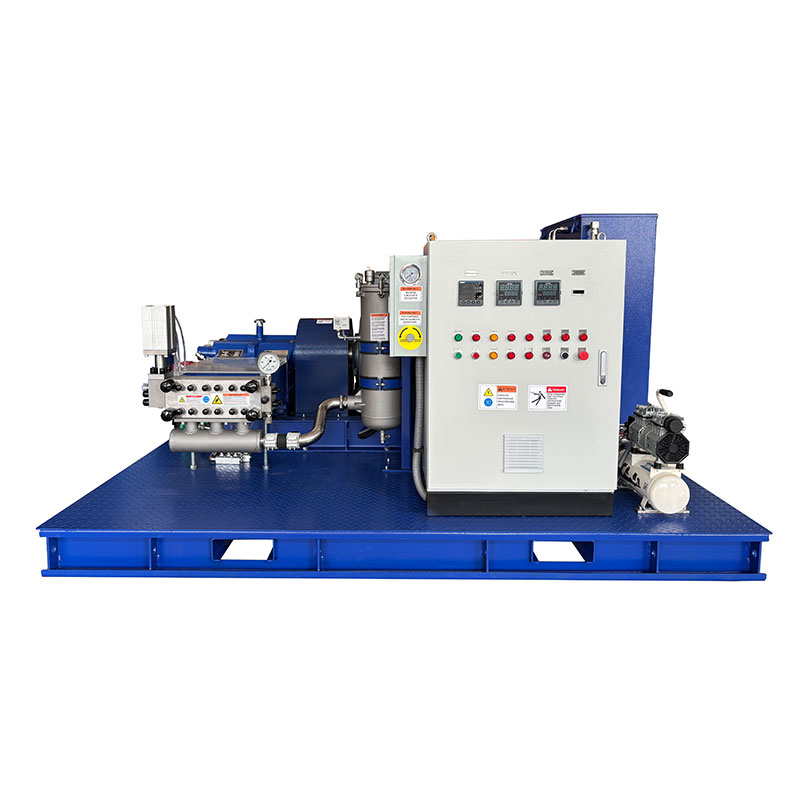

Stationäres Gerät mit Elektromotor
Länge: 2200 mm
Breite: 1600 mm
Höhe: 1600 mm
Gewicht: 1800 kg

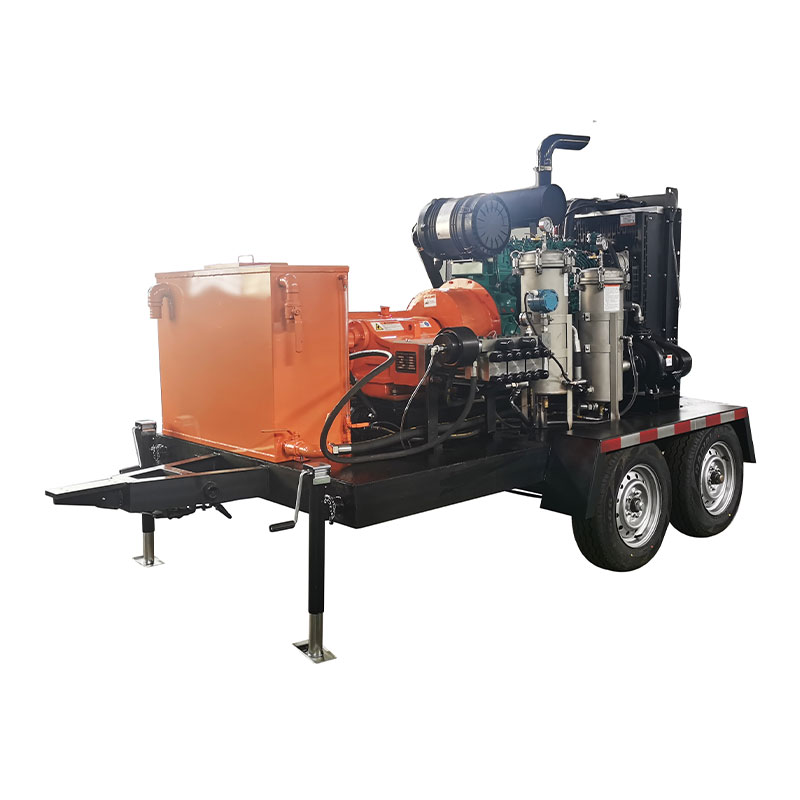

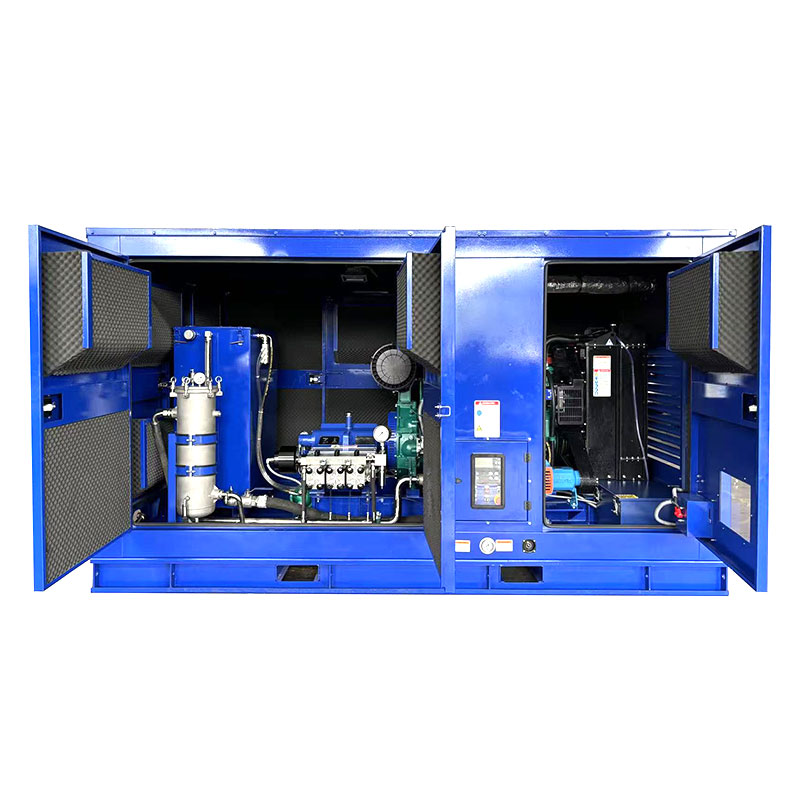

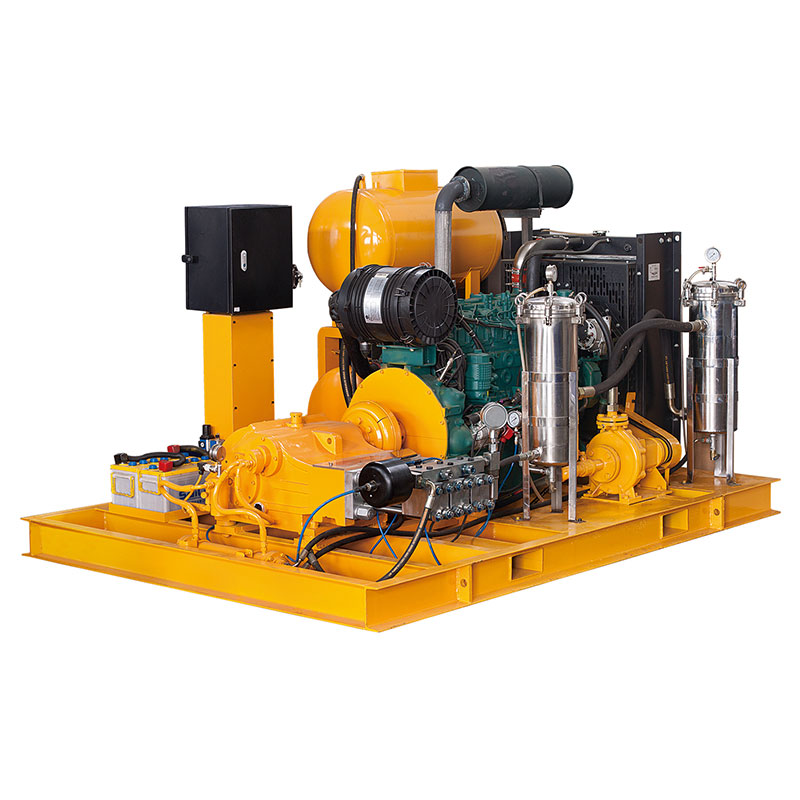

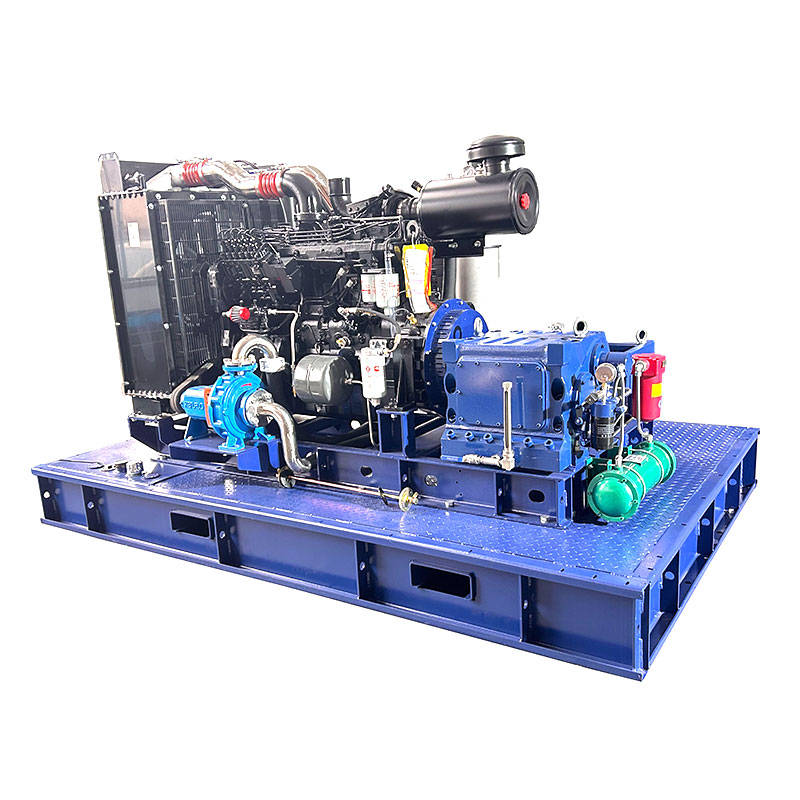

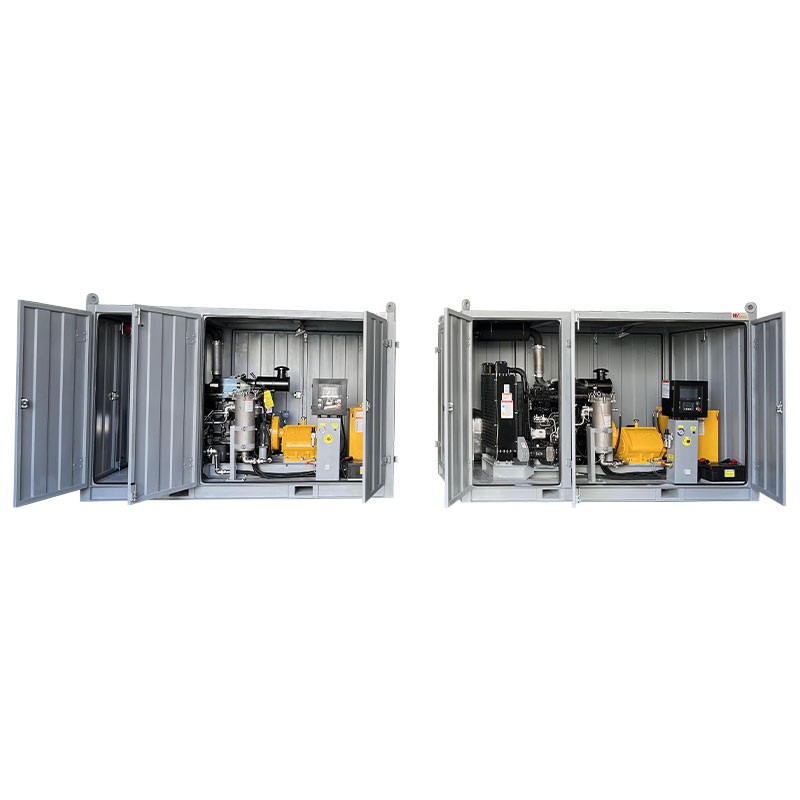

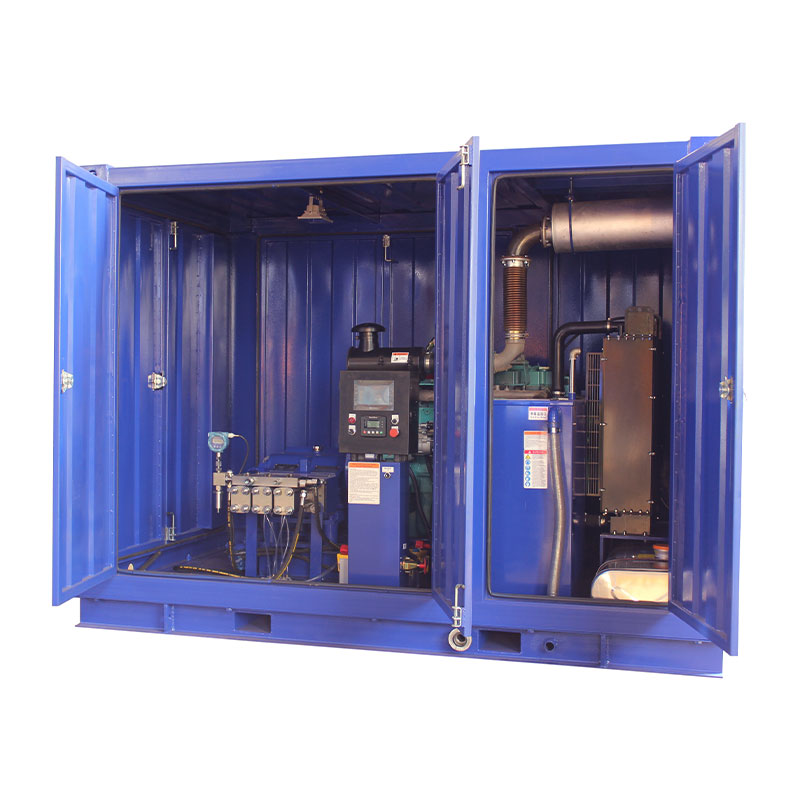

Stationäre Einheit mit Dieselmotor
Länge: 2800 mm
Gewicht: 2000 mm
Höhe: 2000 mm
Gewicht: 2800 kg
Funktionen
Leistungen bis 132 kW
Horizontale 3-Zylinder-Konstruktion
Große Auswahl an ergänzenden Zusatzleistungen
Qualität und Zuverlässigkeit
Der Pumpenkopf aus Edelstahl ist wechselspannungsfrei
Die federvorgespannte Hochdruckdichtung sorgt für eine längere Lebensdauer
Massiver Kolben aus massiver Keramik sorgt für hohe Festigkeit und stabilen Betrieb
Ein integriertes Schmieröl- und Kolbenkühlsystem zur Verbesserung der Lebensdauer.
Eingebautes Doppelgetriebe für eine höhere Effizienz des Getriebeausgleichs
Spezielles Design des Kurbelgehäuse-Magnetfilters
Zwangsschmiersystem für das Kurbelgehäuse
Ein integriertes Kugel-Flüssigkeitseinlassventildesign verbessert die Effizienz der Strömungsmechanik erheblich.
Computergestütztes Strömungsmechanik-Design für dynamische Belastungen, um höchste Zuverlässigkeit unter maximalen Arbeitsbedingungen zu gewährleisten.
Die Kurbelwelle besteht aus einem hochfesten Schmiedeverfahren und ist speziell behandelt

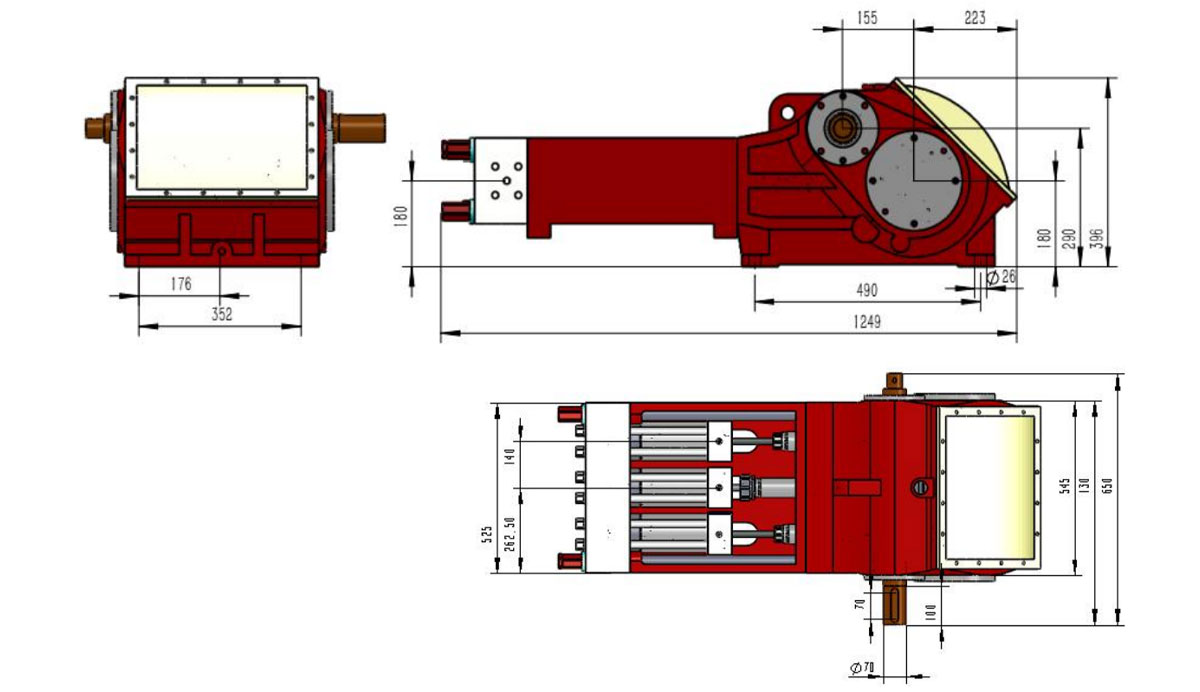

Hauptabmessungen ohne Zubehör wie Saugleitung, Druckregler etc.
Detaillierte Maßzeichnungen und Gewichte auf Anfrage erhältlich.
| Modell | Kolben | Fließen | Erforderliche Leistung (kW) | D | U/min | ||||
| 55 kW | 75 kW | 90 kW | 110 kW | 132 kW | n1 | n2 | |||
| Durchmesser (mm) | (l/min) | Betriebsdruck (Balken) | |||||||
| WARUM13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| WARUM13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| WARUM13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| WARUM13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| WARUM13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| WARUM13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| WARUM13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| WARUM13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| WARUM13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| WARUM13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| WARUM13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| WARUM13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| WARUM13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| WARUM13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| WARUM13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D=Kolben-/Kolben-Durchmesser. [mm] | WARUM13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor-/Motordrehzahl | WARUM13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Kurbelwellendrehzahl | WARUM13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2-Kolbengeschwindigkeit: 1,08 m/s | Umrechnungstabelle: Leistung 1 kW = 1,34 PS |
| Stangenkraft: 54 kN | Betriebsdruck 1 bar = 14,5 psi = 0,1 MPa |
| Hub: 90 mm | Der Umwandlungswirkungsgrad der WHY-Hochdruckpumpe kann bis zu 90 % bis 96 % betragen |
