Außenreinigung von Wärmetauschern

1. ALLGEMEINE INFORMATIONEN

Maschinenbeschreibung

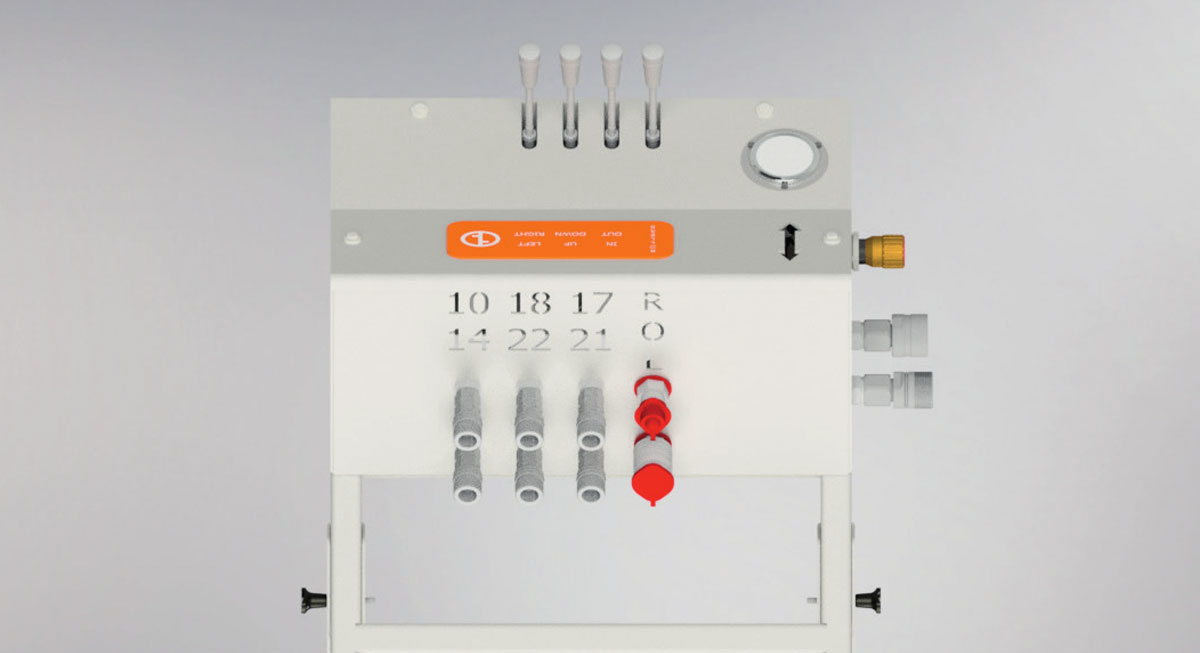

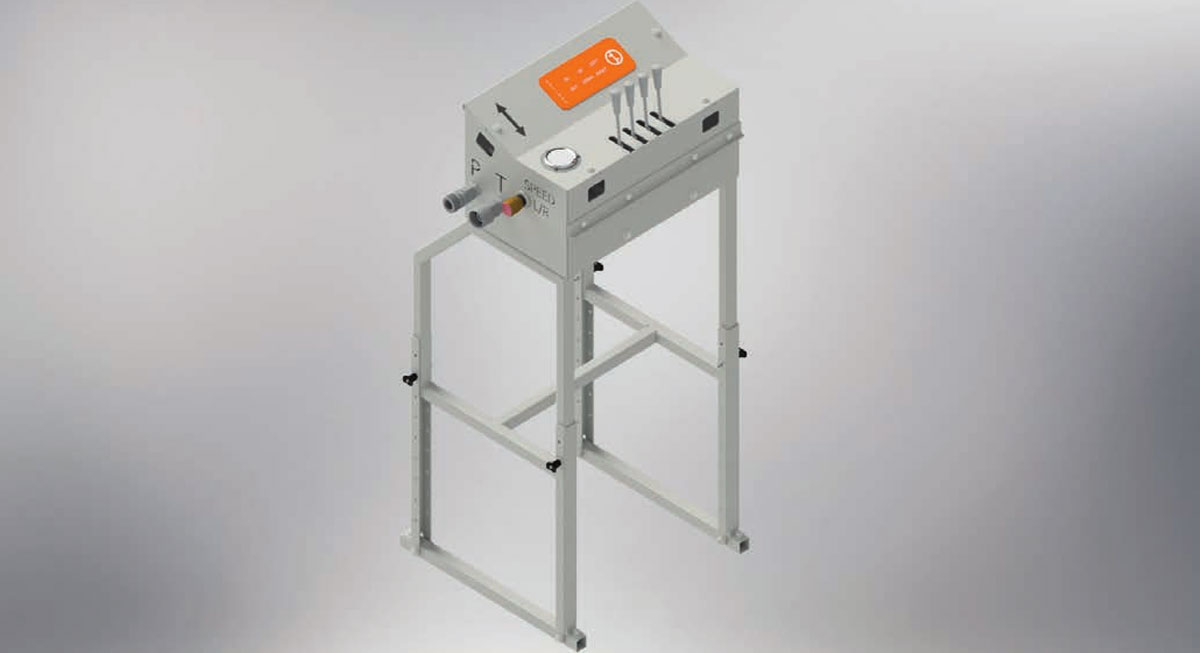

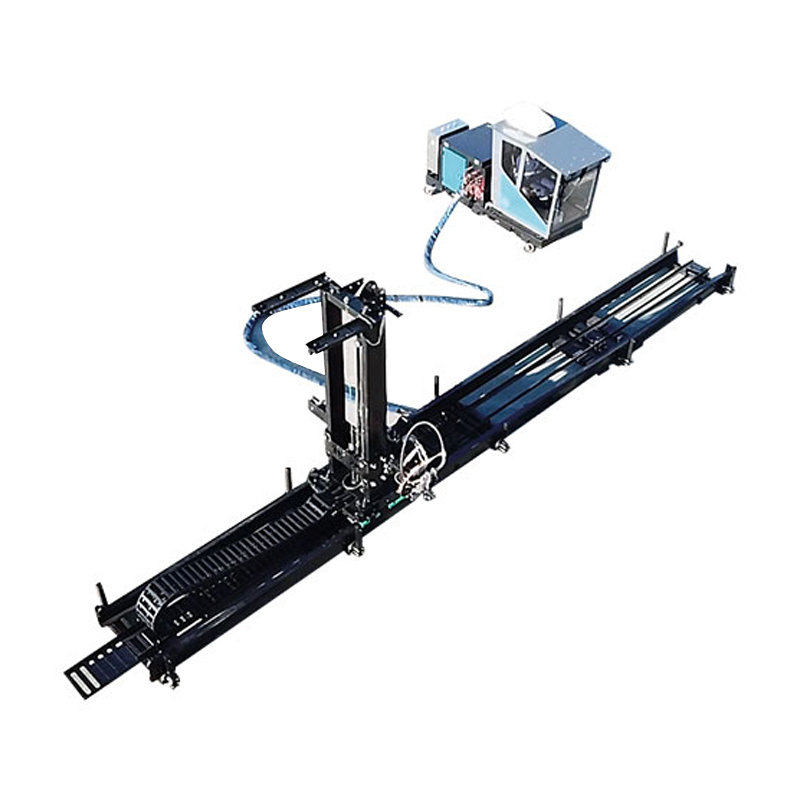

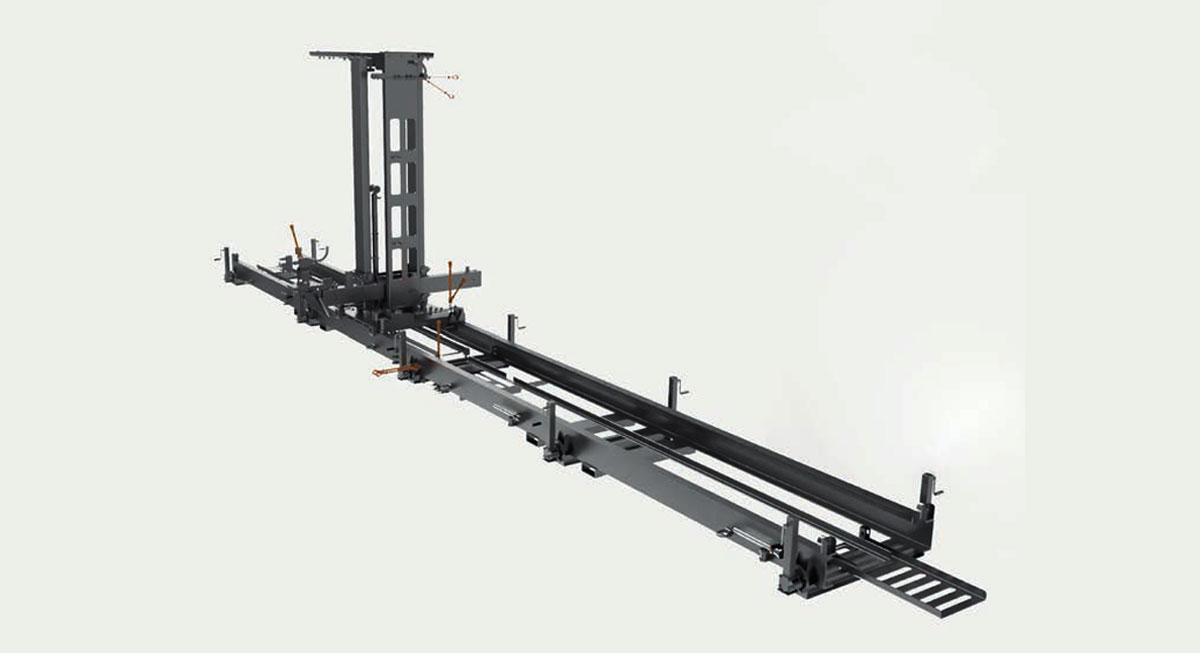

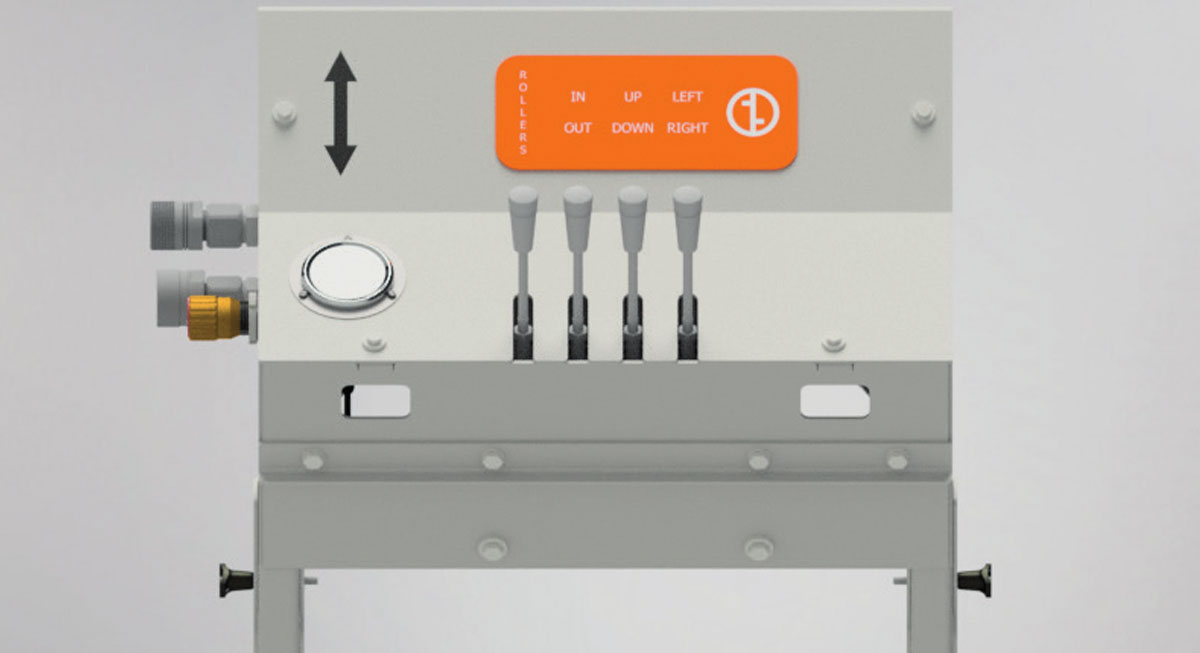

Der OBC-C mit Powerpack ist ein produktiver Shellside-Reiniger für den Einsatz in der Reinigungshalle bei Turnarounds. Die Bedienung der Maschine erfolgt sicher über die Steuereinheit. Die Bedienelemente geben dem Bediener die volle Kontrolle über den Düsenbalken, der in drei Richtungen manipuliert werden kann: „horizontal, vertikal und ein-/ausfahrend“.

Verantwortung
Peinemann Equipment B.V. kann nicht für materielle und immaterielle Schäden haftbar gemacht werden, die während der Installation und des Betriebs des OBC-C mit Powerpack entstehen. Der Benutzer ist verpflichtet, die Bedienungsanleitung sorgfältig zu lesen und pfleglich mit der Maschine umzugehen.

Allgemeine Geschäftsbedingungen
„Alle Angebote, Bestellungen, Aufträge und Vereinbarungen für die Vermietung, den Verkauf und/oder die Lieferung von Dienstleistungen durch Peinemann Equipment B.V. unterliegen den Allgemeinen Geschäftsbedingungen von Peinemann, die zuletzt bei der Industrie- und Handelskammer in Rotterdam unter der Nummer 24175469 hinterlegt sind. Die Allgemeinen Geschäftsbedingungen sind auch auf Peinemann. nl zu finden. Alle anderen Allgemeinen Geschäftsbedingungen werden ausdrücklich abgelehnt.“

Technische Spezifikationen
Gewicht und Abmessungen des Grundrahmens
Rahmengewicht (Standard) 2.800 kg (6.173 lb)
Abmessungen Betriebsmodus (Standard) 1215,0 x 252,5 x 343,0 cm
Maße Betriebsmodus 1215,0 x 252,5 x 373,0 cm
(mit optionalem hydraulischem Drehturm)
Maße Betriebsmodus 1215,0 x 252,5 x 361,0 cm
(mit optionalem manuell drehbarem Turm)
Abmessungen Transportmodus (alle Modelle): 620,0 x 247,0 x 220,0 cm
Abmessungen Containertransportmodus 620,0 x 225,5 x 220,0 cm
(Düsenblock zerlegt) (alle Modelle)

Wasser
Max. Wasserdruck 1.000 bar (14.503 psi)
Empfohlener Wasserdurchfluss 200 l/min (52,8 gal/min)
Anzahl der Düsen (Standard) 3

Arbeitsbereich
Arbeitsbereich vorwärts/rückwärts 150,0 cm (59,1 Zoll)
Arbeitsbereich nach oben/unten 230,0 cm (90,1 Zoll)
Arbeitsbereich links/rechts 1088,0 cm (428,3 in)

Hydraulik
Hydrauliköltank 135 l (35,7 gal)
Hydraulikpumpe, Abhängig vom Aggregat

Antriebseinheit, abhängig vom Modell

2. VERWENDUNGSZWECK
Das Peinemann Equipment OBC-C mit Powerpack darf ausschließlich zum Reinigen von Bündeln verwendet werden. Die Maschine muss korrekt installiert sein und einen stabilen Untergrund haben. Aufgrund der Risiken bei Arbeiten mit hohem Wasserdruck müssen die Arbeiten in einem dafür vorgesehenen Bereich durchgeführt werden. Bediener müssen Sicherheitsprotokolle befolgen und vorsichtig damit umgehen.
Der OBC-C mit Powerpack darf nur von qualifiziertem und geschultem Personal installiert, bedient und gewartet werden. Bevor Maßnahmen jeglicher Art durchgeführt werden, muss das Personal dieses Handbuch zunächst sorgfältig lesen. Die Anweisungen in diesem Handbuch sollten jederzeit befolgt werden. Die Nichtbeachtung der vorgeschriebenen Anweisungen kann schwerwiegende Folgen haben, wie z. B. Personen- und Sachschäden.

3. SICHERHEITSHINWEISE
Beim Betrieb der Maschine sind die folgenden Sicherheitshinweise zu beachten.
• Es ist unbefugtem Personal untersagt, die Maschine zu bedienen oder sich dem Standort zu nähern.
• Informieren Sie sich über die Art der Chemikalien im Bündel. Wenden Sie sich im Zweifelsfall an den Projektleiter.
• Rauchen, Essen und Trinken in der Nähe der Maschine ist verboten. Essen und Trinken ist nur nach gründlichem Waschen der Hände und Handflächen erlaubt.
• Bei der Arbeit mit kontaminiertem Material oder Chemikalien muss zusätzlicher Schutz getragen werden.
• Sämtliches Personal in der Nähe der Anlage muss einen zugelassenen Gehörschutz tragen.
• Jeder in der Nähe der Anlage und der Bediener müssen wissen, wo sich medizinische Geräte und Feuerlöscher befinden.
• Alle Dienste müssen jederzeit zugänglich sein. Das Platzieren von Hindernissen vor Feuerlöschern und Notausgängen ist verboten.
• Alle Betriebsabläufe müssen eingestellt werden, wenn giftige Dämpfe festgestellt werden.
