WHY3700-Hochdruckpumpen sind für den kontinuierlichen Betrieb bei maximaler Leistung ausgelegt, die in den Leistungsparametern angegeben ist. Vergleichen Sie einfach die Kurbelwellendrehzahl, die durchschnittliche Kolbengeschwindigkeit, den Kolbendurchmesser und die Nennleistung.
High-Pressure Pump
Gewicht: ca. 200 KG

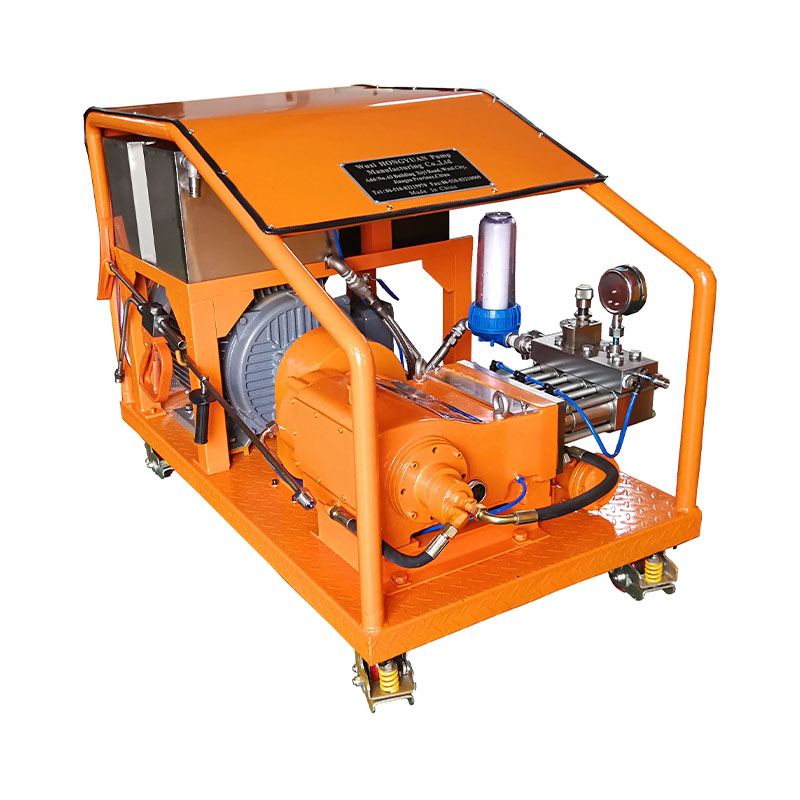

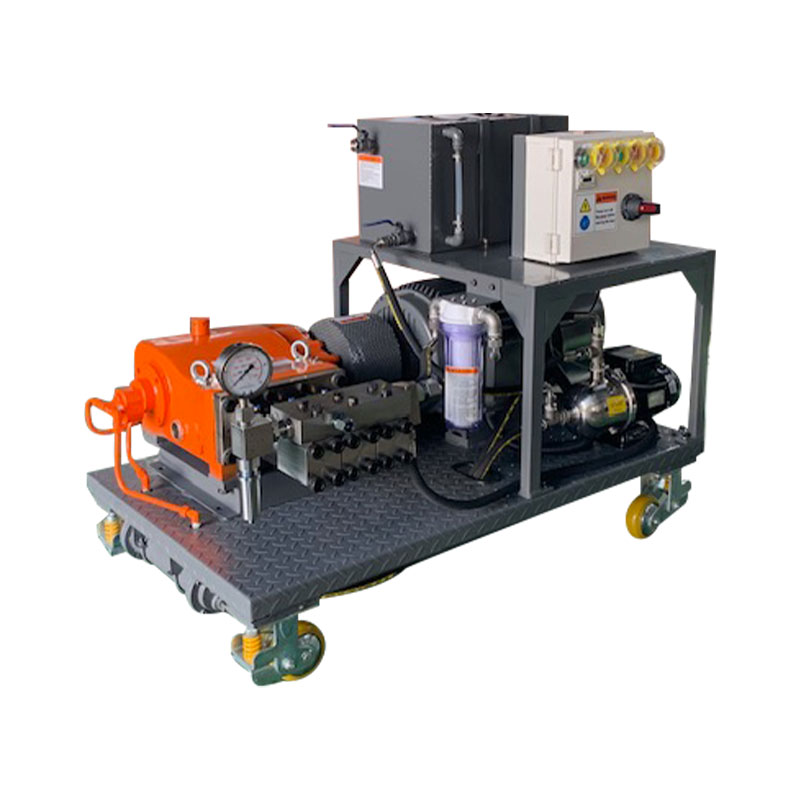

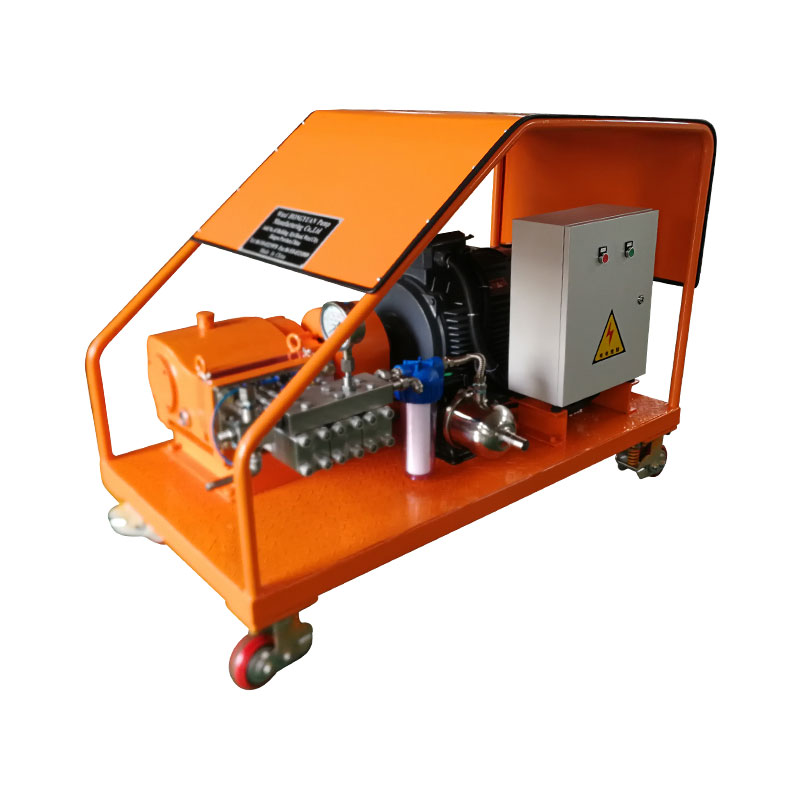

Stationäres Gerät mit Elektromotor
Length: 1300 mm
Width: 900 mm
Height: 1000 mm
Weight: ≈650 kg

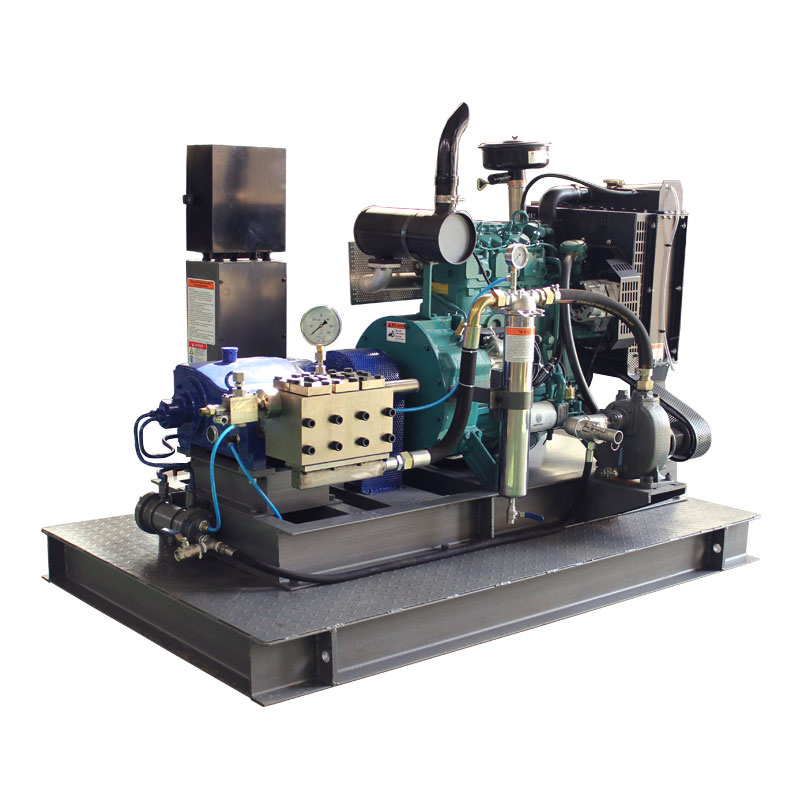

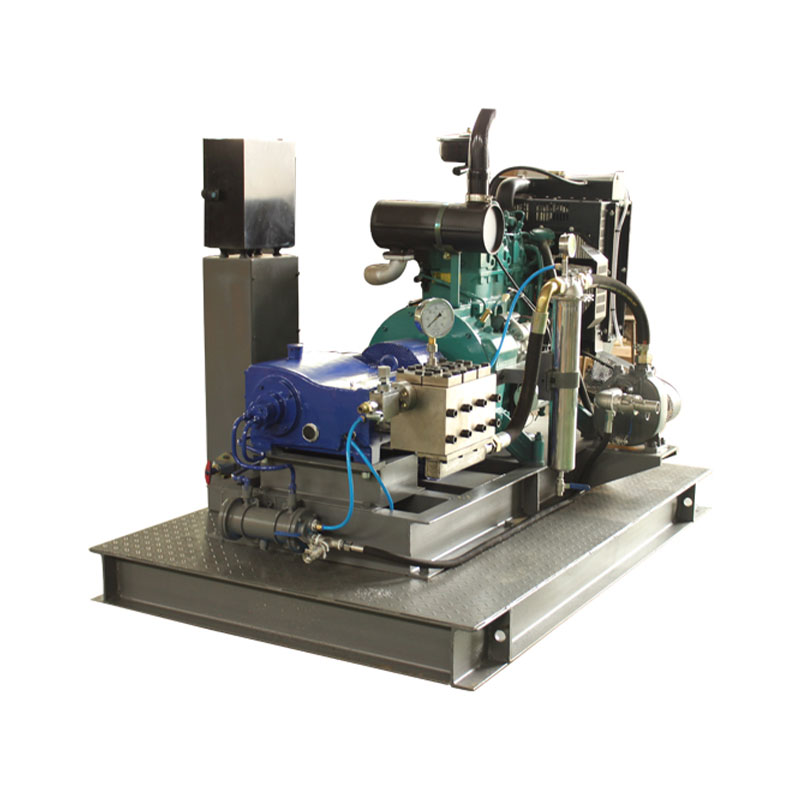

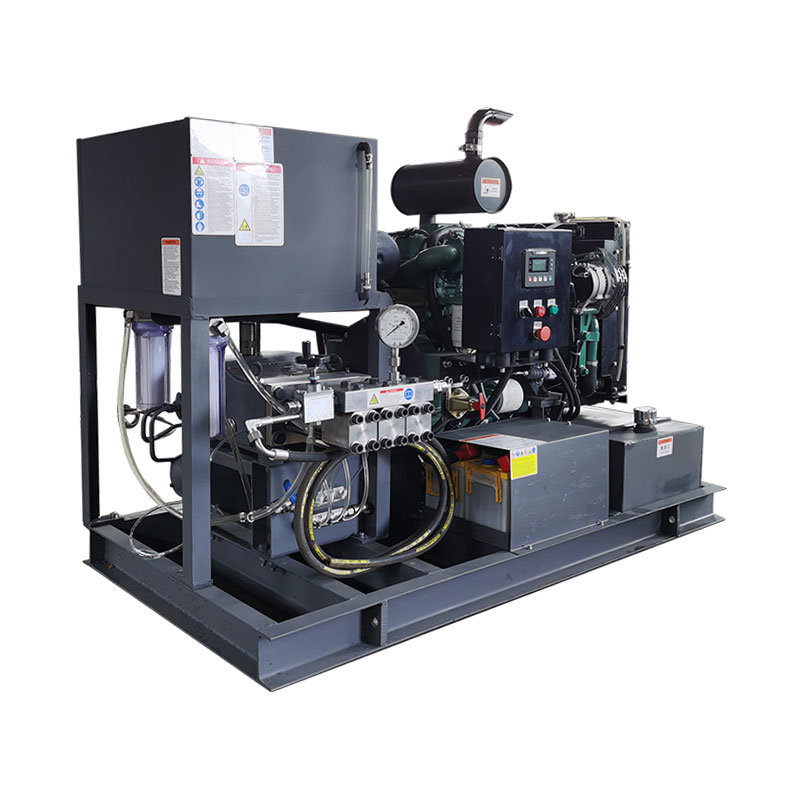

Stationäre Einheit mit Dieselmotor
Length: 1600mm
Width: 1200 mm
Height: 1500 mm
Weight: 850 kg
Funktionen
Power ratings up to 37kw
Horizontale 3-Zylinder-Konstruktion
Wechselspannungsfreier Pumpenkopf aus Edelstahl
Die federvorgespannte Hochdruckdichtung sorgt für eine längere Lebensdauer.
Massiver Kolben aus massiver Keramik sorgt für hohe Festigkeit und stabilen Betrieb
Um die Lebensdauer der Dichtung zu verlängern, kann ein optionales Kolbenkühlsystem verwendet werden
Das integrierte Untersetzungsgetriebe trägt zur Verbesserung der Übertragungseffizienz bei.
Spezielles Design des Kurbelgehäuse-Magnetfilters
Spritzschmierung des Kurbelgehäuses
Ein integriertes Kugel-Flüssigkeitseinlassventildesign verbessert die Effizienz der Strömungsmechanik erheblich.
Computergestützte Strömungsmechanik-Konstruktion unter dynamischer Belastung, um höchste Zuverlässigkeit unter maximalen Arbeitsbedingungen zu gewährleisten.
Die Kurbelwelle besteht aus einem hochfesten Schmiedeverfahren und ist speziell behandelt.

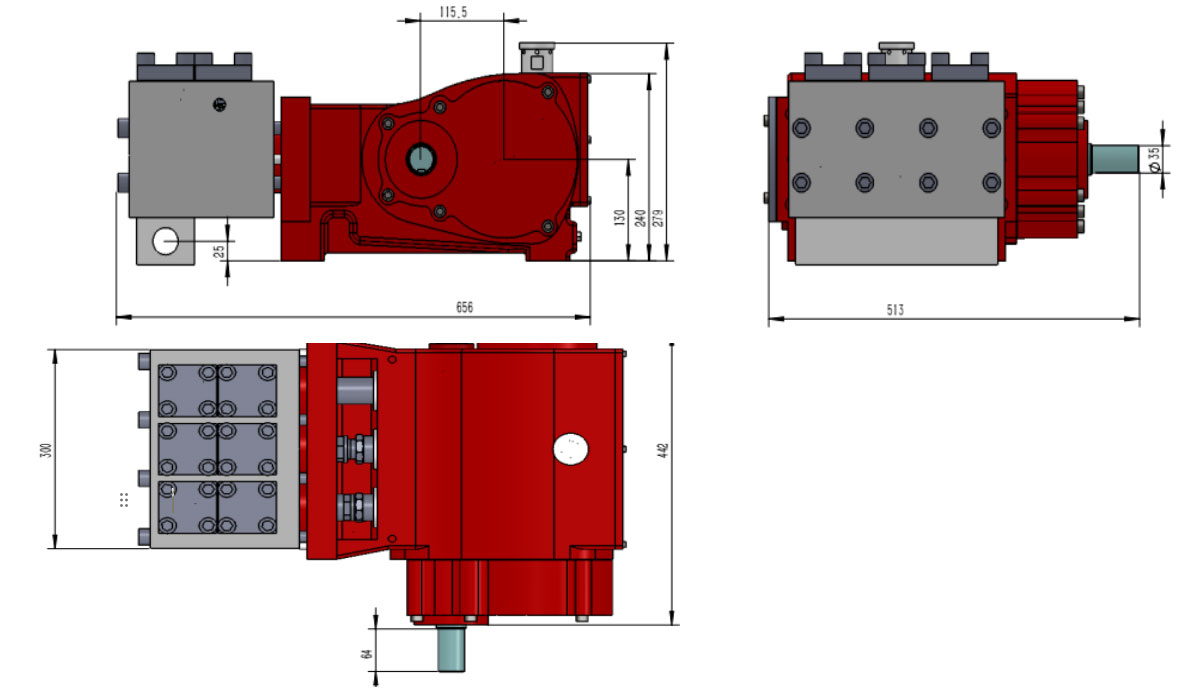

Hauptabmessungen ohne Zubehör wie Saugleitung, Druckregler etc.
Detaillierte Maßzeichnungen und Gewichte auf Anfrage erhältlich.
| WHY3700 series | Rod force | 23KN | |||||||||
| Modell | Kolben | Fließen | Required power rate (kw) | Stroke | 54mm | ||||||
| diameter | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (mm) | (l/min) | Betriebsdruck (bar) | r.p.m. | r.p.m. | |||||||
| WHY3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| WHY3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| WHY3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| WHY3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| WHY3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| WHY3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| WHY3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| WHY3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| WHY3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D=Piston/Plunger dia. [mm] | WHY3714~WHY3716: Flüssigkeitsende vom Typ A, dynamische Dichtung mit Federvorspannung, Flüssigkeitsende aus Edelstahl |
| n1=Motor/Engine r.p.m | WHY3720~WHY3740: Flüssigkeitsende Typ B, Packungsdichtung mit Federvorspannung, Flüssigkeitsende aus legiertem Stahl |
| n2=Crankshaft r.p.m | Conversion table: Rating 1kW=1.34HP |
| N2-Kolbengeschwindigkeit: 1,08 m/s | Betriebsdruck 1 bar = 14,5 psi = 0,1 MPa |
| Rod force: 23KN | 1GPM=3.78L/M |
| Stroke：54mm |
