WHY60000 high-pressure pumps are built to operate at the continuous maximum duty stated in the performance parameters. Vergleichen Sie einfach die Kurbelwellendrehzahl, die durchschnittliche Kolbengeschwindigkeit, den Kolbendurchmesser und die Nennleistung.
Hochdruckpumpe
Weight:approx.2800 KG

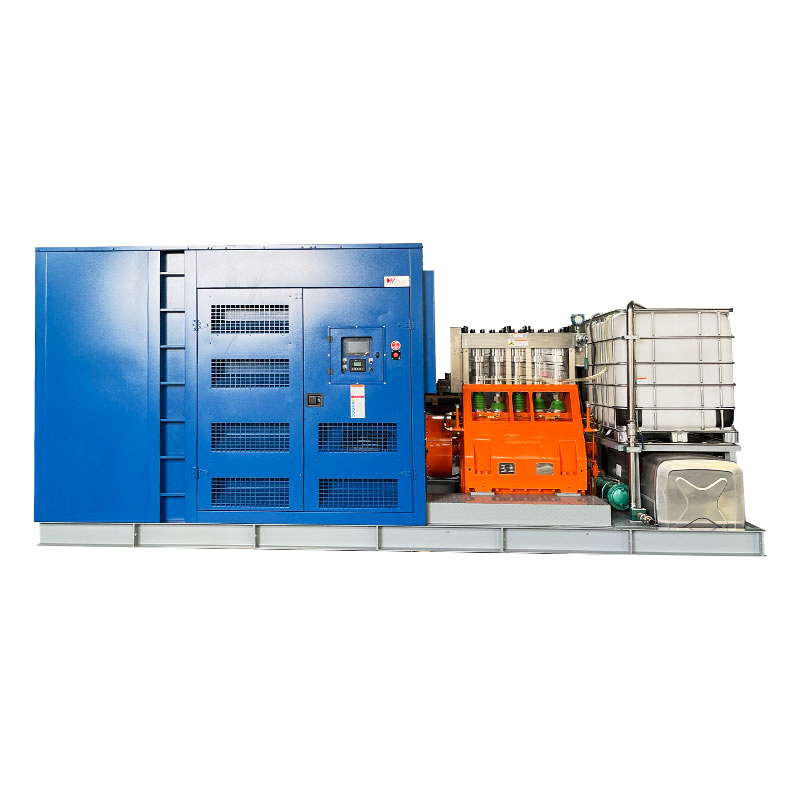

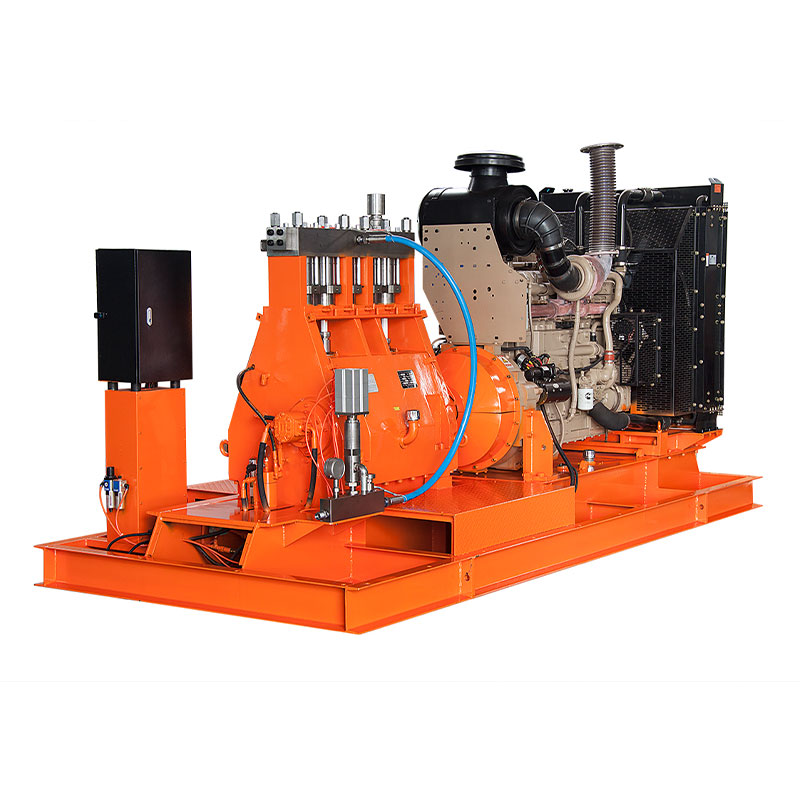

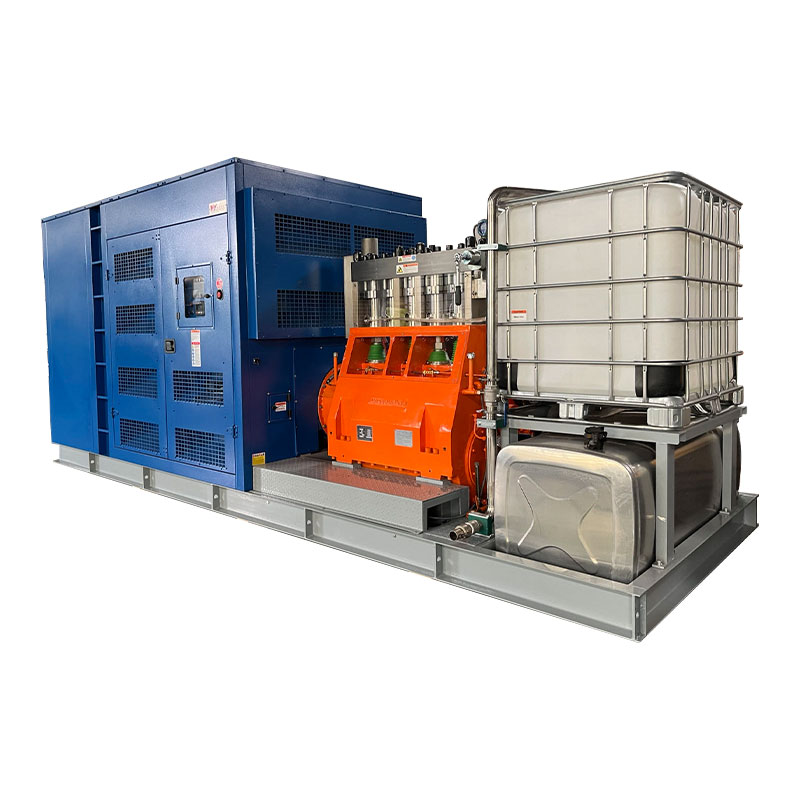

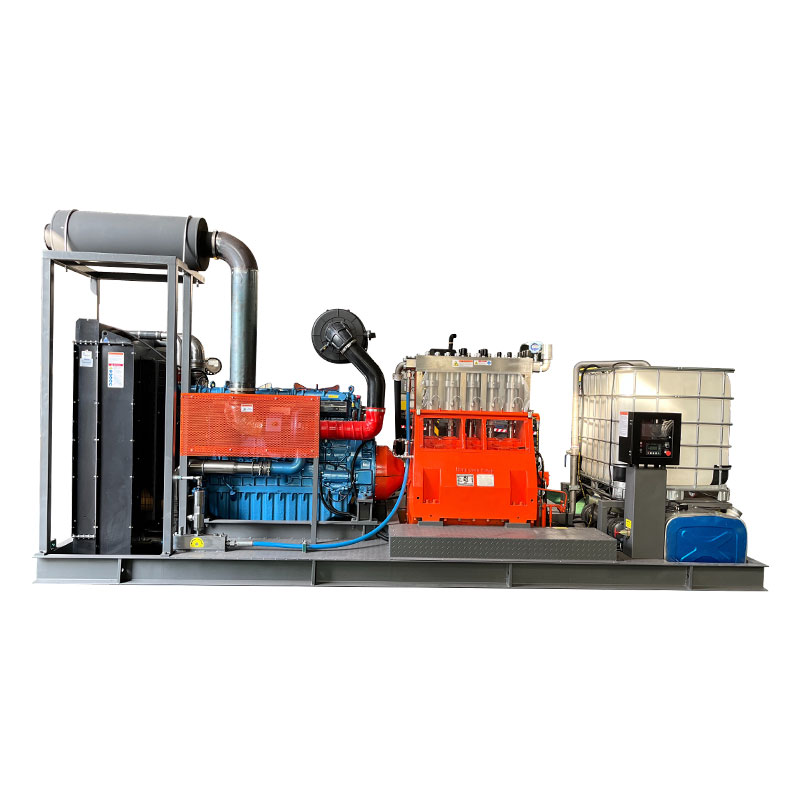

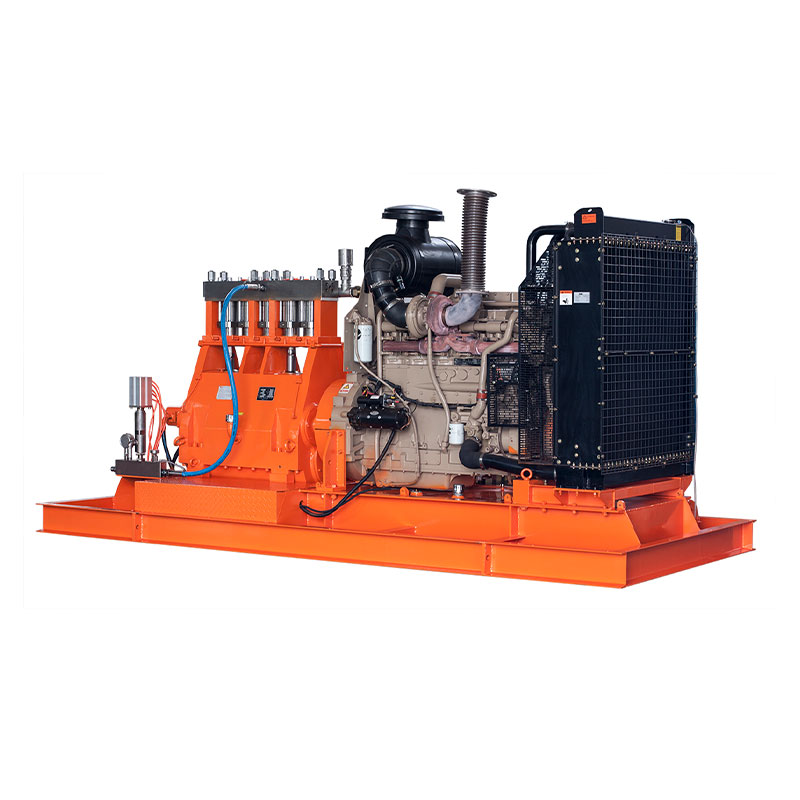

Stationäre Einheit mit Dieselmotor
Länge: 4500 mm
Breite: 2000 mm
Height: 2450 mm
Weight: 8000 kg
Funktion
Leistungen bis 800 kW
Vertikales 3-Zylinder-Design
| WARUM60000-Serie | |||||||||
| Modell | Kolben | Fließen | Erforderliche Leistung (kW) | D | U/min | ||||
| Durchmesser | 500 kW | 560 kW | 630 kW | 710 kW | 800 kW | n1 | n2 | ||
| (mm) | (l/min) | Betriebsdruck (bar) | |||||||
| WARUM60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| WARUM60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| WARUM60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| WARUM60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| WARUM60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| WARUM60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| WARUM60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| WARUM60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| WARUM60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| WARUM60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| WARUM60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| WARUM60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| WARUM60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| WARUM60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| WARUM60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| WARUM60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| WARUM60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| WARUM60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| WARUM60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| WARUM60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| WARUM60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| WARUM60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| WARUM60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D=Kolben-/Kolben-Durchmesser. [mm] | WARUM60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=Motor-/Motordrehzahl | WARUM60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=Kurbelwellendrehzahl | WARUM60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2-Kolbengeschwindigkeit: 0,73 m/s | Umrechnungstabelle: Leistung 1 kW = 1,34 PS |
| Stangenkraft: 155 kN | Betriebsdruck 1 bar = 14,5 psi = 0,1 MPa |
| Hub: 100 mm | Der Umwandlungswirkungsgrad der WHY-Hochdruckpumpe kann bis zu 92 % bis 98 % betragen. |
| Auswahl N2: 450 |
Die dynamische Hochdruckdichtung nutzt die Vorteile des Y-Dichtungsdesigns und verbessert die Effizienz weiter. Der spezielle Keramikkolben kann maximal 3000 bar erreichen.
