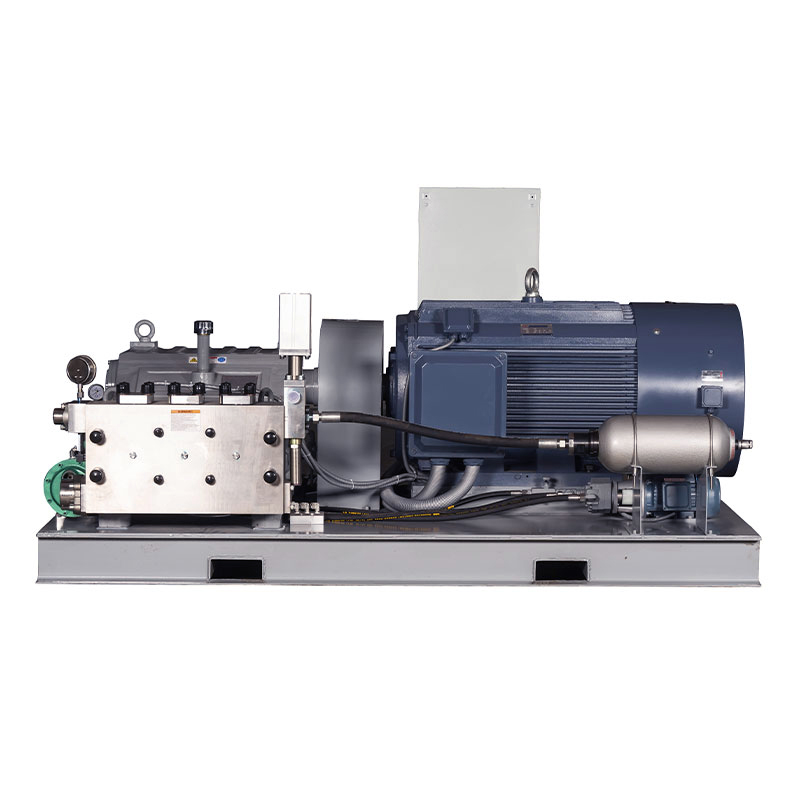

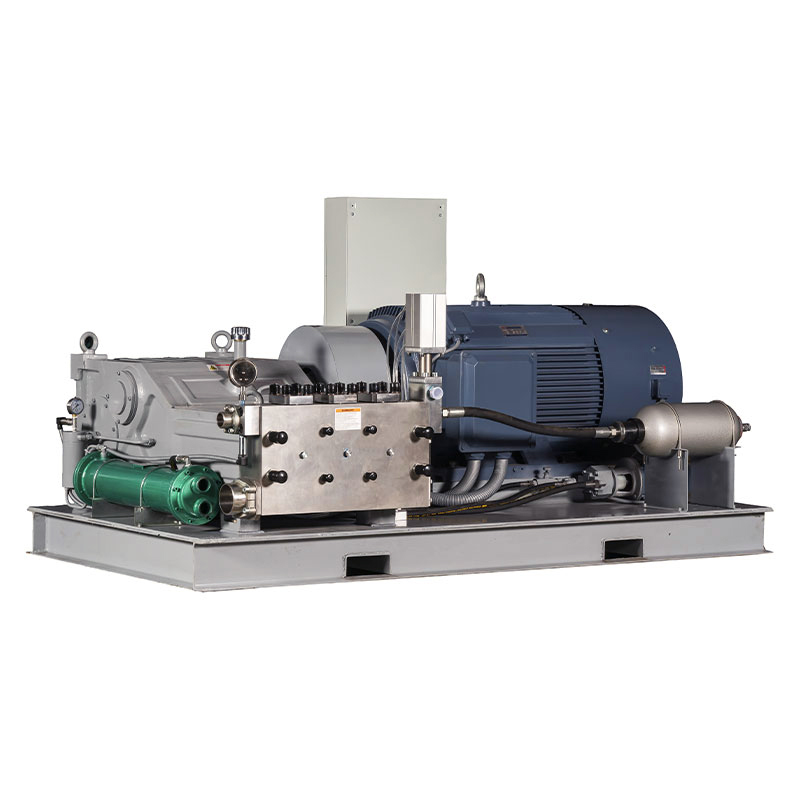

Zuhause > Kataloge > Hochdruckpumpe > WHY50000 Hochdruck-Keramikkolbenpumpe
WHY50000-Hochdruckpumpen sind für den kontinuierlichen Betrieb mit der in den Leistungsparametern angegebenen Höchstleistung ausgelegt. Vergleichen Sie einfach die Kurbelwellendrehzahl, die durchschnittliche Kolbengeschwindigkeit, den Kolbendurchmesser und die Nennleistung.
Qualität und Zuverlässigkeit
Der Pumpenkopf aus Edelstahl ist wechselspannungsfrei
Die Hochdruckdichtung mit Federvorspannung sorgt für eine längere Lebensdauer
Massiver Kolben aus massiver Keramik sorgt für hohe Festigkeit und stabilen Betrieb
Ein integriertes Schmieröl- und Kolbenkühlsystem zur Verbesserung der Lebensdauer.
Eingebautes Doppelgetriebe für eine höhere Effizienz des Getriebeausgleichs
Spezielles Design des Kurbelgehäuse-Magnetfilters
Zwangsschmiersystem für das Kurbelgehäuse
Ein integriertes Kugel-Flüssigkeitseinlassventildesign verbessert die Effizienz der Strömungsmechanik erheblich.
Computergestütztes Strömungsmechanik-Design für dynamische Belastungen, um höchste Zuverlässigkeit unter maximalen Arbeitsbedingungen zu gewährleisten.
Die Kurbelwelle besteht aus einem hochfesten Schmiedeverfahren und ist speziell behandelt
| WARUM50000-388 | |||||||||||
| Modell | Kolben | Fließen | Erforderliche Leistung (kW) | D | U/min | ||||||
| Durchmesser | 280 kW | 315 kW | 355 kW | 400 kW | 450 kW | 500 kW | 550 kW | n1 | n2 | ||
| (mm) | (I/min) | Betriebsdruck (bar) | 1500 | 388 | |||||||
| WARUM50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| WARUM50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| WARUM50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| WARUM50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| WARUM50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| WARUM50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| WARUM50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| WARUM50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| WARUM50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| WARUM50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| WARUM50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| WARUM50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| WARUM50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| WARUM50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| WARUM50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| WARUM50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| WARUM50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| WARUM50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| WARUM50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| WARUM50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| WARUM50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| WARUM50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D=Kolben-/Kolben-Durchmesser. [mm] | WARUM50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=Motor-/Motordrehzahl | WHY50036~WHY50060: Flüssigkeitsende Typ B, federbelastete Packungsdichtung, Flüssigkeitsende aus Legierung und Edelstahl |
| n2=Kurbelwellendrehzahl | WARUM50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Umrechnungstabelle: Leistung 1 kW = 1,34 PS | Der Umwandlungswirkungsgrad der WHY-Hochdruckpumpe kann bis zu 90 % bis 96 % betragen. |
| Betriebsdruck 1 bar = 14,5 psi = 0,1 MPa | |
| Hub: 120 mm | |
| Auswahl N2: 457 |
Die dynamische Hochdruckdichtung nutzt die Vorteile des Y-Dichtungsdesigns und verbessert die Effizienz weiter. Der spezielle Keramikkolben kann maximal 3000 bar erreichen.
